前言
　　本標準是參照ECE No．38的92年版本（E/ECE/324 E/ECE TRANS/505 Rev．1/Add．37/Amen．27 Sep．1992）和EEC指令（77/538/EEC Announeced on Jun．28 1977）對GB/T 11554—89進行修訂的，在最主要的配光要求等技術參數上和上述法規等同。
　　本標準增列了燈座的要求（上述ECE版本無此內容）。
　　本標準與前版（GB/T 11554—89）主要改變情況的說明：
　　a） 前版是參照ECE N．38法規78年版本制定的；
　　b） 比前版增加了管理條款及其認證規定；
　　c） 列入燈座的要求，以確保使用的互換性；
　　d） 本標準為強制性國標。
　　本標準實施之日起，GB 11554—89自行廢止。
　　本標準由國家機械工業局提出。
　　本標準由全國汽車標準化技術委員會歸口。
　　本標準由上海汽車燈具研究所負責起草。
　　本標準主要起草人：周國坪。
　　本標于1989年8月首次發布。
　　1 范圍
　　本標準規定了汽車后霧燈的技術要求、試驗方法和檢驗規則等。
　　本標準適用于M、N和O類汽車及掛車使用的各種類型的后霧燈。
　　2 引用標準
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB/T 3978—1994 標準照明體及照明觀測條件
　　GB 4599—1994 汽車前照燈配光性能
　　GB 4785—1998 汽車及掛車外部照明和信號裝置的安裝規定
　　GB 15766.1—1995 道路機動車輛燈泡 尺寸、光電性能要求
　　IEC Publication 61-2 燈頭和燈座及其互換和穩定性控制量規
　　3 定義
　　本標準采用下列定義。
　　3．1 后霧燈
　　在霧、雪、雨或塵埃彌漫等有礙可見度的情況下，為使車輛后方其他道路使用者易于發現，安裝在車輛尾部，光度比后位燈更強的紅色信號燈。
　　3．2 基準軸線
　　由制造者規定的燈具特性軸線，在配光測量和燈具安裝時，作為角視場的基準方向（H=0°，V=0°）。
　　3．3 基準中心
　　基準軸線與透光面的交點，由制造者規定。
　　3．4 視表面
　　指在特定的方向上，透光面在垂直于觀察方向平面上的投影面。
　　3．5 單燈
　　指一種裝置或裝置的部件，具有一種功能、一個在其基準軸線上的發光面、一個或多個光源。
　　4 技術要求
　　4．1 一般規定
　　4．1．1 后霧燈應設計和制造成在正常使用條件下，即使受到振動，仍能保證滿足使用要求和符合本標準4.3的配光要求。
　　4．1．2 后霧燈應經受在23±5℃的環境條件下，以燈具規定使用燈泡的試驗電壓預熱20min之后，并連續工作1h，試驗后燈具應無明顯的翹曲、變形、裂痕或變色。
　　對于上述試驗電壓，應檢查在此電壓下的功率，是否為GB 15766.1規定的該燈泡的平均功率（即不帶允差），若不符合應調整在該功率的電壓下進行試驗。
　　4．1．3 后霧燈的光色及其色度特性應符合GB 4785的規定
　　檢查色度特性的色度坐標應使用相當于GB/T 3978規定的標準照明體A光源（色溫為2856K）。但對于非燈泡更換式后霧燈，其色度坐標在試驗電壓下測量。
　　4．2 非燈泡更換式后霧燈、燈泡及其燈座
　　4．2．1 非燈泡更換式后霧燈的標稱電壓為12V或24V，其功率等光電參數由制造者和用戶商定。
　　4．2．2 燈泡更換式后霧燈使用的燈泡類型應符合GB 15766.1的規定。
　　4．2．3 燈泡更換式后霧燈的燈座應符合IEC Publication 61-2的規定。
　　4．3 配光要求
　　4．3．1 在下述規定的角度范圍內，后霧燈各方向上的發光強度應符合如下規定：

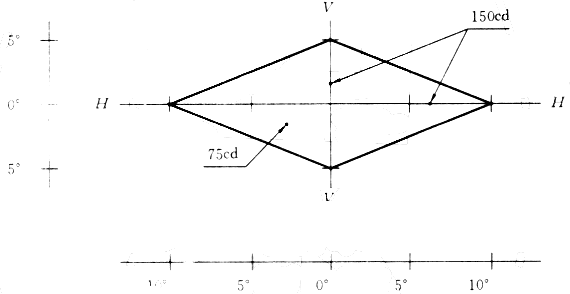

　　4．3．1．1 通過基準軸的水平H-H線和垂直V-V線上，在基準軸上、下5°和左、右10°之間（見圖1），其發光強度最小限值為150cd；
　　
　　圖1
　　4．3．1．2 在圖1中的菱形區域內，如果目視檢查，發光強度有明顯的陡變，則除檢查H-H線和V-V線上是否達到上述規定外，還應檢查圖中的其余部分發光強度，最小限值為75cd；
　　4．3．1．3 在可以看到燈的所有方向上，發光強度最大限值為300cd。
　　4．3．2 對于配備有一個以上光源的單燈，當其任何一個光源失效時，仍應滿足發光強度最小限值要求。當所有光源點亮時，不應超出發光強度最大限值。
　　4．3．3 在基準軸觀察方向上的視表面應不大于140cm²。
　　5 試驗方法
　　5．1 試驗暗室、裝置及設備，應符合GB 4599的規定。
　　5．2 配光測試時的電壓或光通量
　　5．2．1 對于非燈泡更換式的后霧燈一般應在13.5或28.0V進行測試。
　　5．2．2 對燈泡更換式后霧燈應采用標準燈泡，并在GB 15766.1規定的基準光通量下進行測試。
　　5．3 配光測試前，應將非燈泡更換式后霧燈或燈泡以測試時電壓點燃，使其光性能趨于穩定。
　　5．4 配光測試的距離，應保證能使用距離平方反比定律。
　　5．5 從燈具的基準中心觀察時，測量設備應保證探測器的張角是在10′至1°之間。
　　5．6 在測量范圍內，任一測量方向應保證角度偏差不大于15′。
　　5．7 測量角度的量度以基準軸（由制造者在圖紙上表明）為基準。
　　5．8 具有幾個光源燈具的配光測試。
　　5．8．1 對于使用非燈泡更換光源或其他光源：
　　檢測機構可從制造者獲得此種燈所需的特種電源，并在制造者規定的電壓下進行檢測。
　　5．8．2 對于使用燈泡更換式的：
　　當燈具配備的批量生產的白熾絲燈泡，在13.5或28.0V時，其產生的發光強度應在本標準規定的最大和最小限值之間。若在下限時，則按GB 15766.1所選定該類型燈泡光通量偏差適當提高。另外，測試時允許輪流在每一燈泡位子上，使用該類型的標準燈泡，在規定的基準光通量下測量并累加之。
　　6 檢驗規則
　　燈泡更換式后霧燈配光測試應裝以標準燈泡，在有異議時允許更換標準燈泡重新測試。
　　注：標準燈泡應由國家有關主管部門指定專門的檢測機構確認，并附有效期內的檢測報告。
　　燈泡更換式后霧燈產品使用的燈泡，應是經認證的產品。在我國燈泡開展認證前，應是經國家有關主管部門指定的專門檢測機構確認的產品。
　　6．1 后霧燈不同型式的判定
　　在以下主要方面有差異者，則被認為是不同型式：
　　a） 商品名稱和商標；
　　b） 光學系統的特性；
　　c） 通過反射、折射或吸收能改變光學效果的外加附件；
　　d） 使用燈泡的類型；
　　e） 若是非燈泡更換式的后霧燈，其結構、燈絲形狀等。
　　6．2 型式檢驗
　　6．2．1 后霧燈不同型式的判定按上述6.1的規定。
　　6．2．2 產品申請認證者應提供：
　　a） 足以識別該型式燈具特性的圖紙一式三份，包括配光鏡詳細的特性結構，并表明基準軸（H=0°，V=0°）、基準中心和安裝在車輛上的幾何位置；
　　b） 樣燈兩只（燈泡更換式后霧燈含燈泡）。
　　6．2．3 每只樣燈應符合本標準4.1和4.2的規定。
　　6．2．4 按本標準第5章的試驗方法進行試驗，每只樣燈均應符合本標準4.3的規定。
　　6．3 產品的一致性檢驗
　　6．3．1 對已經型式檢驗合的產品，以批量產品隨機抽取的樣燈，來判定其產品的一致性。
　　6．3．2 隨機抽取的樣燈，應符合4.1和4.2的規定。
　　6．3．3 按本標準第5章的試驗方法進行試驗，隨機抽樣的樣燈，應符合本標準4.3的規定，但其中4.3.1.1要求圖上的最小發光強度限值放寬至規定的80%。
　　6．3．4 隨機抽取樣燈數量規定為一只，應完全符合上述6.3.2的規定。配光測量應符合6.3.3的規定，若不符合則再隨機抽取樣燈五只，應至少有四只完全符合本標準4.3的規定，否則判定該產品一致性檢驗為不合格
