本實用新型涉及垃圾環保處理技術領域，公開了一種廚余垃圾生物處理機用瀝水裝置，包括放料池，所述放料池底部通過滑動機構滑動連接有瀝水托盤，所述瀝水托盤上端設有垃圾刮除裝置，所述滑動機構包括滑槽和驅動組件，所述滑槽與所述瀝水托盤的外端面相匹配且所述滑槽與所述放料池固定連接，所述驅動組件與所述瀝水托盤固定連接以驅動瀝水托盤運動。該裝置防止瀝水托盤粘連有垃圾造成阻塞，減少了對瀝水托盤的清洗次數，有效提高了生物垃圾利用率，同時提高了整個生物處理機的處理效率。

申請日2020.06.01

公開（公告）日2021.02.12

IPC分類號B01D29/01; B01D29/64; B01D29/96

權利要求書

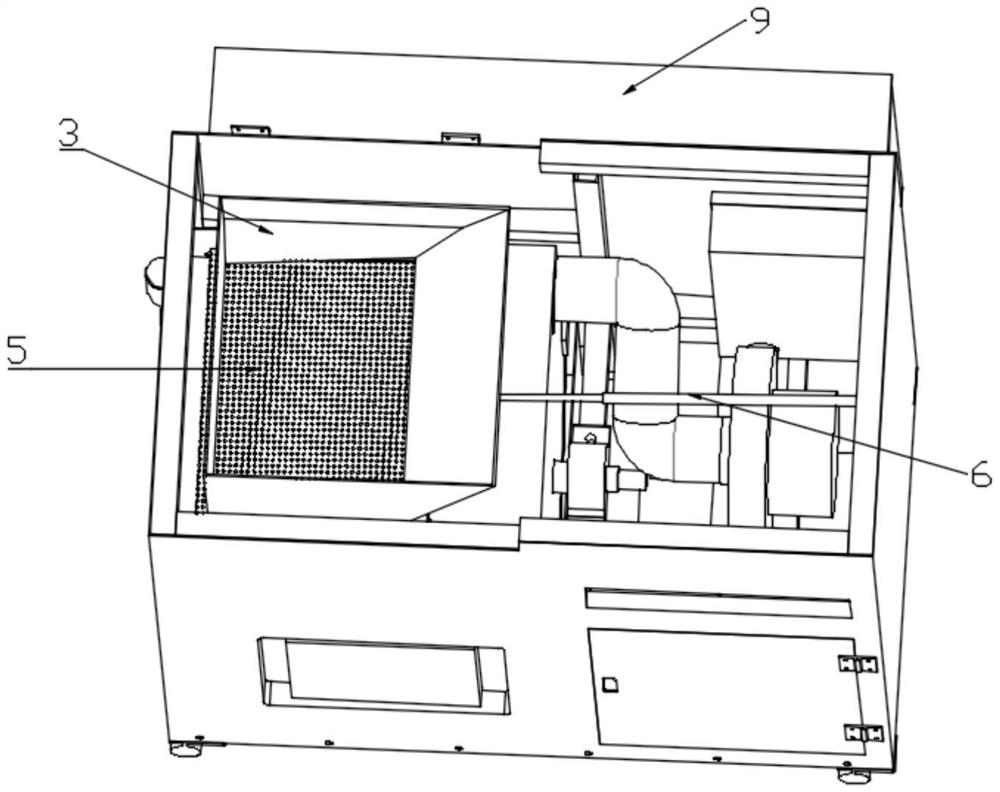

1.一種廚余垃圾生物處理機用瀝水裝置，其特征在于，包括放料池(3)，所述放料池(3)底部通過滑動機構滑動連接有瀝水托盤(5)，所述瀝水托盤(5)上端設有垃圾刮除裝置(302)。

2.根據權利要求1所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述滑動機構包括滑槽(4)和驅動組件，所述滑槽(4)與所述瀝水托盤(5)的外端面相匹配且所述滑槽(4)與所述放料池(3)固定連接，所述驅動組件與所述瀝水托盤(5)固定連接以驅動瀝水托盤(5)運動。

3.根據權利要求2所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述驅動組件包括電推桿(6)，所述瀝水托盤(5)固定連接有連接板(504)，所述連接板(504)與所述電推桿(6)固定連接。

4.根據權利要求3所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述垃圾刮除裝置(302)為所述放料池(3)的一側內壁，所述垃圾刮除裝置(302)向電推桿(6)側傾斜設置，所述垃圾刮除裝置(302)底端與所述瀝水托盤(5)上表面相接觸。

5.根據權利要求4所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，還包括生物處理機的箱體(1)以及與箱體(1)固定連接的上蓋(2)，所述上蓋(2)與所述放料池(3)固定連接。

6.根據權利要求5所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述瀝水托盤(5)遠離電推桿(6)一端設置有瀝水槽(7)，所述瀝水槽(7)連通有排污管(8)，所述排污管(8)連通有污水箱(9)，所述污水箱(9)固定在所述箱體(1)外側。

7.根據權利要求2所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述滑槽(4)上延伸有凸起部(401)，所述放料池(3)兩側設置有與所述凸起部(401)形狀相匹配的凹槽部(301)，所述凸起部(401)與所述凹槽部(301)固定連接。

8.根據權利要求5所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述上蓋(2)開設有開口(201)，所述開口(201)大小與所述放料池(3)相匹配，所述開口(201)上鉸接連接有投料箱蓋(10)，所述投料箱蓋(10)上固定連接有把手(11)以便放料。

9.根據權利要求6所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述滑槽(4)向所述瀝水槽(7)一側傾斜設置，以加快瀝水托盤(5)中的水流入到瀝水槽(7)中。

10.根據權利要求6所述的一種廚余垃圾生物處理機用瀝水裝置，其特征在于，所述瀝水槽(7)底端向污水箱(9)一側傾斜設置，以加快瀝水槽(7)中的水匯集排到污水箱(9)中。

說明書

一種廚余垃圾生物處理機用瀝水裝置

技術領域

本實用新型涉及垃圾環保處理技術領域，具體涉及一種廚余垃圾生物處理機用瀝水裝置。

背景技術

隨著我國社會經濟的快速發展、城市化進程的加快以及人民生活水平的迅速提高，城市生產與生活過程中產生的垃圾廢物也隨之迅速增加，生活垃圾占用土地，污染環境的狀況以及對人們健康的影響也越加明顯。城市生活垃圾的大量增加，使垃圾處理越來越困難，因此處理垃圾的環保設備勢在必行。

專利公開號為CN104438281B公開了一種垃圾處理器，包括呈筒狀的殼體，殼體的上端為進料口，殼體的腔體上部設有瀝水槽，瀝水槽軸向固連在所述的殼體上，殼體上設有能夠帶動所述的瀝水槽翻轉的驅動機構一，瀝水槽的下側設有能夠對垃圾進行烘干的烘干筒。該垃圾處理器上設置的瀝水槽通過的過濾網過濾水分，過濾完成后通過驅動機構一將瀝水槽翻轉，使垃圾進入到烘干筒中，這種翻折瀝水槽的方式會導致部分垃圾殘留在瀝水槽中，造成瀝水槽阻塞，從而導致垃圾處理器的處理效率降低。

實用新型內容

針對現有技術存在的不足，本實用新型的目的在于提供一種廚余垃圾生物處理機用瀝水裝置，該裝置垃圾利用率高，有效解決了瀝水完成后垃圾殘留的問題。

為了實現上述目的，本實用新型提供如下技術方案：

一種廚余垃圾生物處理機用瀝水裝置，包括放料池，所述放料池底部通過滑動機構滑動連接有瀝水托盤，所述瀝水托盤上端設有垃圾刮除裝置。所述滑動機構包括滑槽和驅動組件，所述滑槽與所述瀝水托盤的外端面相匹配且所述滑槽與所述放料池固定連接，所述驅動組件與所述瀝水托盤固定連接以驅動瀝水托盤運動。

進一步的，所述驅動組件包括電推桿，所述瀝水托盤固定連接有連接板，所述連接板與所述電推桿固定連接。

進一步的，還包括生物處理機的箱體以及與箱體固定連接的上蓋，所述上蓋與所述放料池固定連接。

所述瀝水托盤遠離電推桿一端設置有瀝水槽，所述瀝水槽連通有排污管，所述排污管連通有污水箱，所述污水箱固定在所述箱體外側。

所述瀝水托盤遠離電推桿一端設置有瀝水槽，所述瀝水槽連通有排污管，所述排污管連通有污水箱，所述污水箱固定在所述箱體外側。

進一步的，所述滑槽上延伸有凸起部，所述放料池兩側設置有與所述凸起部形狀相匹配的凹槽部，所述凸起部與所述凹槽部固定連接。

所述垃圾刮除裝置為所述放料池的一側內壁，所述垃圾刮除裝置向電推桿側傾斜設置，所述垃圾刮除裝置底端與所述瀝水托盤上表面相接觸。

進一步的，所述上蓋開設有開口，所述開口大小與所述放料池相匹配，所述開口上鉸接有投料箱蓋。

在本實用新型中，優選的，所述投料箱蓋上固定連接有把手以便放料。

在本實用新型中，優選的，所述滑槽向所述瀝水槽一側傾斜設置，以加快瀝水托盤中的水流入到瀝水槽中。

在本實用新型中，優選的，所述瀝水槽底端向水箱一側傾斜設置，以加快瀝水槽中的水匯集排到水箱中。

與現有技術相比，本實用新型的有益效果是：本實用新型的裝置通過將生物垃圾放到放料池，瀝水托盤把水匯集到瀝水槽中，經過排污管排放到污水箱中。在瀝水完后，通過啟動電推桿拉動瀝水托盤，瀝水托盤沿著滑槽向電動推拉桿一側移動，瀝水托盤移動的過程中垃圾刮除裝置會將放料池中的垃圾刮至處理倉中，電動推桿拉動瀝水托盤直至超過放料池的長度，以保證垃圾全部進入到處理倉中。相比現有技術中通過翻折瀝水托盤的方式，防止瀝水托盤粘連有垃圾造成阻塞，減少了對瀝水托盤的清洗次數，有效提高了生物垃圾利用率，同時提高了整個生物處理機的處理效率。
