前言
　　本標準參照國際標準化組織ISO/DIS7165-1995《消防——手提式滅火器——性能和結構要求》和GB4351-1997《手提式滅火器通用技術條件》，對GB4402-84《手提式干粉滅火器》進行修訂。
　　本標準由中華人民共和國公安部提出。
　　本標準由全國消防標準化技術委員會第五分技術委員會歸口。
　　本標準起草單位：公安部上海消防科學研究所。
　　本標準主要起草人：李躍偉、毛毅平、陳興璐。
　　1 范圍
　　本標準規定了手提式干粉滅火器的技術要求、試驗方法、檢驗規則、標志和包裝、維修與報廢等要求。
　　本標準適用于手提貯氣瓶式干粉滅火器（以下簡稱滅火器）。
　　2 引用標準
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB197-81 普通螺紋 公差與配合（直徑1～355mm）
　　GB1804-92 一般公差 線性尺寸的未注公差
　　GB4066-94 碳酸氫鈉干粉滅火劑
　　GB4351-1997 手提式滅火器通用技術條件
　　GB15060-94 磷酸銨鹽干粉滅火劑
　　GN11-82 消防產品型號編制方法
　　GA90-94 手提式滅火器檢驗規則
　　GA95-1995 滅火器的維修與報廢
　　3 型式與規格
　　3.1型式
　　該種滅火器是通過貯氣瓶的氣體壓力作為驅動源來噴射滅火劑。貯氣瓶在滅火器上安裝型式分為外裝式和內裝式。
　　滅火器的型號編制方法應按GN11的規定。

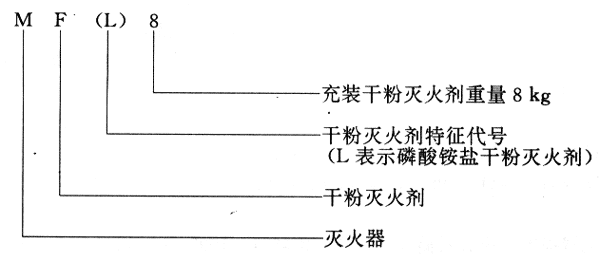

　　標記示例：
　　
　　注：
　　1 當滅火器型號中干粉滅火劑特征代號不標注（除碳酸氫鈉干粉外）時，應用文字或基料的化學分子式標明其名稱。
　　2.用磷酸銨鹽干粉滅火劑應標明其磷酸二氫銨的含量。
　　3.2 規格
　　滅火器的規格按充裝的干粉滅火劑重量劃分，系列規格分為1kg、2kg、（3kg）、4kg、5kg、（6kg）、8kg、10kg共八種。
　　注：括號內的規格應盡量不采用。
　　4 技術要求
　　4.1基本參數
　　4.1.1 滅火器在20℃時，其性能參數應符合表1、表2和表3的規定。
　　表1 一般要求
　　
　　表2 具有滅B、C類火的滅火器的有效噴射時間和噴射距離
　　
　　表3 具有滅A、B、C類火的滅火器的有效噴射時間和噴射距離
　　
　　4.1.2 滅火器的使用溫度范圍應符合GB4351-1997中5.4.1 的規定。滅火器的使用溫度宜為-10℃～+55℃或-20℃～+55℃。
　　在使用溫度范圍內，滅火器的噴射性能應符合下列規定：
　　a）噴射滯后時間應不大于5s；
　　b）噴射剩余率應不大于15%。
　　4.1.3 滅火器振撞后的噴射性能應符合GB4351-1997中5.5的規定。
　　4.1.4 滅火器的滅火性能應符合GB4351-1997中5.6的規定。
　　4.1.5 滅火器的總重量應不大于20kg。
　　4.2 機械強度
　　4.2.1 滅火器的抗振動性能應符合GB4351-1997中5.8.1的規定。
　　4.2.2 滅火器的抗沖擊性能應符合GB4351-1997中5.8.2的規定。
　　4.3 結構要求
　　4.3.1 滅火器筒體應有足夠的機械強度。滅火器筒體應符合GB4351-1997中5.10.1.1、5.10.1.2、5.10.1.3、5.10.1.4、5.10.1.6和5.10.1.8的規定。
　　4.3.2 滅火器的干粉滅火劑充裝口的內徑應不小于19mm。
　　4.3.3 滅火器的器頭或閥應符合GB4351-1997中5.10.4的規定。
　　4.3.4 滅火器的操作機構應符合GB4351-1997中5.10.5的規定。
　　4.3.5 對于干粉滅火劑充裝量3kg以上的滅火器，應配有噴射軟管。噴射軟管的長度應不小于400mm，且應符合GB4351-1997中5.10.6的規定。
　　4.3.6 滅火器噴嘴出口處應設有防塵塞蓋。塞蓋應保證當噴射出滅火劑時能夠自動脫落或擊碎。
　　4.4 材料
　　4.4.1 滅火器筒體材料應符合使用溫度范圍的要求，并應符合GB4351-1997中5.10.1.5、5.10.1.7和5.10.1.8的規定。
　　4.4.2 滅火器的器頭等零件材料可由銅合金、鋁合金、不銹鋼及工程塑料等制造，其化學成分和機械性能應符合國家有關標準的規定并應符合使用溫度的要求。
　　4.4.3 滅火器的塑料零件材料的要求應符合GB4351-1997中5.11的規定。
　　4.4.4 滅火器中使用的滅火劑應符合GB4066、GB15060或有關的干粉滅火劑標準的規定。
　　4.5 制造工藝
　　4.5.1 滅火器的筒體可用焊接、拉伸或旋壓等工藝制造。
　　4.5.2 滅火器的焊縫應均勻，焊縫不應有可見的裂紋、氣孔、弧坑、夾渣、未熔合及未焊透等缺陷。
　　4.5.3 鈑金、沖壓零件表面應無毛刺、皺紋及明顯的機械損傷等缺陷。
　　4.5.4 鑄造零件的表面應無氣孔、砂眼、夾渣、裂紋及澆不足等缺陷。
　　4.5.5 鍛造零件的表面應無毛刺、重皮和裂紋等缺陷。
　　4.5.6 金屬零件加工未注公差尺寸的公差等級應符合GB1804中m（中等級）的規定。非金屬零件加工未注公差尺寸的公差等級應符合GB1804中c（粗糙級）的規定。
　　4.5.7 零件的螺紋公差應符合GB197中內螺紋7H級，外螺紋8g級的規定。
　　4.5.8 滅火器外部應進行防腐蝕處理，其性能應符合GB4351-1997中5.9.1的規定。滅火器內部應清理干凈，不應留有水分、油脂、鐵屑、氧化皮及其他雜物，并應耐滅火劑的腐蝕。
　　4.6 密封性能
　　4.6.1 滅火器在使用過程中各連接處不應有泄漏。
　　4.6.2 滅火器的間歇噴射密封性能應符合GB4351-1997中5.7.3的規定。
　　4.6.3 滅火器的使用壽命要求應符合GB4351-1997中5.12的規定。
　　4.7 外觀質量
　　4.7.1 滅火器的油漆膜應色澤均勻，無龜裂、明顯流痕、氣泡、劃痕、碰傷等缺陷。
　　4.7.2 電鍍件表面應無氣泡、明顯劃痕、碰傷等缺陷。
　　4.7.3 貼花應端正、平服，不缺邊少字，無明顯皺褶、氣泡等缺陷，且經外部腐蝕試驗后應不脫落。
　　4.8 貯氣瓶
　　4.8.1 貯氣瓶瓶體的設計、制造和試驗應符合GB4351-1997中5.10.2的規定。
　　4.8.2 貯氣瓶應有超壓安全保護裝置，其性能應符合GB4351-1997中5.10.4.4的規定。
　　4.8.3 貯氣瓶在充入二氧化碳前，內部應干燥，無鐵屑、氧化皮等雜物。
　　4.8.4 外裝式貯氣瓶的外部表面應作防腐蝕處理，其要求應符合GB4351-1997中5.9.1的規定。
　　4.8.5 貯氣瓶的密封性能應符合GB4351-1997中5.7.1的規定。
　　4.8.6 貯氣瓶內充入二氧化碳純度應不低于99.0%。
　　4.8.7 貯氣瓶的標志應符合GB4351-1997中8.2的規定。
　　5 試驗方法
　　5.1 噴射性能試驗
　　5.1.1 20℃溫度噴射性能試驗方法按GB4351-1997中6.1.1的規定。
　　注：如采用干粉滅火劑收集盤測量有效噴射距離時，在噴射方向前方放置五排接粉盤。每排五只，尺寸為35cm×25cm×2cm。相鄰接粉盤之間的中心相距50cm，且放置方向一致。在進行連續噴射試驗后，將與滅火器噴射方向相垂直的每排接粉盤的滅火劑分別稱量。其中重量最大的一組接粉盤中心所處的位置至噴嘴距離，即為有效噴射距離（試驗應在室內或無風的室外進行）。
　　5.1.2 使用溫度噴射性能試驗方法按GB4351-1997中6.1.3的規定。
　　5.1.3 振撞后的噴射性能試驗方法按GB4351-1997中6.1.4的規定。
　　5.1.4 測量精度的要求應符合GB4351-1997中6.1.2的規定。
　　5.2 滅火性能試驗
　　滅火性能試驗方法按GB4351-1997中6.2，6.3的規定。
　　5.3 強度試驗
　　滅火器和貯氣瓶的強度試驗方法按GB4351-1997中6.8的規定。
　　5.4 塑料件試驗
　　塑料零件的試驗方法按GB4351-1997中6.12的規定。
　　5.5 振動試驗
　　滅火器的振動試驗方法按GB4351-1997中6.5的規定。
　　5.6 腐蝕試驗
　　滅火器的腐蝕試驗方法按GB4351-1997中6.7的規定。
　　5.7 密封性能試驗
　　5.7.1 貯氣瓶的密封性能試驗方法按GB4351-1997中6.4.1的規定。
　　制造廠應對每只貯氣瓶進行下列的氣密性浸水試驗和存放試驗：
　　a）浸水試驗：將貯氣瓶直立放置在50℃～55℃的清水中，水面應高于貯氣瓶頂端50mm以上，保持60min并注意觀察。試驗結果應無可見的泄漏氣泡。
　　b）存放試驗：將浸水試驗合格的貯氣瓶逐只稱量后，放置在室內常溫下15d，然后再逐只復稱。前后二次稱出的重量應相等。
　　5.7.2 間歇噴射密封試驗方法按GB4351-1997中6.4.3的規定。
　　5.7.3 密封試驗的測量精度應符合GB4351-1997中6.4.4的規定。
　　5.8 噴射軟管及接頭強度試驗
　　噴射軟管及接頭強度試驗方法按GB4351-1997中6.11的規定。
　　5.9 沖擊試驗
　　滅火器的沖擊試驗方法按GB4351-1997中6.6的規定。
　　5.10 操作力試驗
　　滅火器的操作機構性能試驗方法按GB4351-1997中6.10的規定。
　　5.11 使用壽命試驗
　　滅火器的使用壽命試驗按GB4351-1997中6.13的規定。
　　5.12 安全保護裝置試驗
　　貯氣瓶的超壓安全保護裝置的試驗方法按GB4351-1997中6.9的規定。
　　6 檢驗規則
　　6.1 產品出廠應經制造廠質檢部門檢驗，保證產品符合本標準的規定。
　　6.2 產品的型式檢驗、進出口檢驗及仲裁檢驗應按本標準的試驗方法進行。
　　6.3 試樣的抽取及結果評定應按GA90的規定。
　　7 標志和包裝
　　7.1 滅火器的標志應符合GB4351-1997中8.1的規定。
　　7.2 滅火器的包裝應符合運輸和貯存的要求，出口包裝應按出口包裝的規定執行。
　　包裝箱外面應有下列內容：
　　a）產品型號（名稱）及規格；
　　b）內裝數量（具）；
　　c）包裝箱外形尺寸：長×寬×高；
　　d）整體重量；
　　e）產品出廠日期或序號；
　　f）制造廠名稱及地址；
　　g）“小心輕放”、“注意防潮”、“嚴禁曝曬”等字樣或標記。
　　7.3 滅火器的貯存溫度為-10℃～+45℃。
　　8 維修與報廢
　　滅火器的維修與報廢的要求應符合GA95的規定。
　　9 手冊
　　9.1使用者手冊（使用說明書）
　　滅火器應按制造廠規定的方法和要求使用，每具滅火器應提供一份使用者手冊，手冊的內容應符合GB4351-1997中9.1的規定。
　　9.2維修手冊
　　生產廠應對滅火器備有一份維修手冊，當有要求時應可能附送。手冊的內容應符合GB4351-1997中9.2的規定。
