引言

掛接地線（指臨時接地線）是電氣工作中常使用的一項重要安全技術措施，特別是準備在服役的電氣設備上進行檢修時，只有做完掛接地線的安全措施后，才能被允許開始工作。接地線是保護檢修人員不可缺少的安全屏障，由于使用簡單，經常容易被忽視。甚至會失去了掛接地的安全保護效果。

1 接地線的工作原理及參數

接地線作用就是將大地的零點電位與電氣設備相聯接，使所檢修的電氣設備始終處于安全電位，防止突然來電對工作人員和設備的侵害，電流經過接地線短接直接流入大地。要使來電流順利短接，就要求降低接地線上各環節相關的電阻的參數，也就是減小接地線自身電阻、線具的觸電阻、土壤電阻和接地棒與土壤面的接觸電阻。合格的接地線應該是用優質導體銅材料制作，因此只要接地線夾具接觸面平整、干凈，夾具吻合、緊固，線徑符合要求，其自身電阻值及線具接觸電阻值是很小的，可以忽略不計；而接地電阻就要看現場人員實際操作技能，其參數大小差異很大，若接地電阻太大，則所聯接的電氣設備就不是零電位（或不會接近零電位），有可能導致嚴重觸電，所以，實際工作中必須引足夠重視！

2 掛接地線的不正確行為及其糾正方法

2.1 線路中的接地線

常使用的便攜式短路接地線都配有專門的接地線夾（具）、接地棒，接地棒是做臨時性接地極用，使用時應先打入地表層，一般在線路作業時應用比較多。從接地線實際使用情況看來，不少人圖省事方便，喜歡將接地樁打在松散的土質中；或者簡單地認為，只要打入接地樁就行了；還有的片面理解為將接地棒打入地面60cm，另一端掛在電氣設備上，似乎就符合掛接地的安全技術要求。而忽視掛接地的真實效果，即如何降低接地線回路的接地電阻，減少通過事故電流的阻力。

2.1.1 土壤電阻率對接地電阻的影響

接地電阻大小與土壤電阻有關，其中ρ——土壤電阻率（Ω·m）是衡量土壤阻值的主要數據。如有機粘質土為10，砂質粘土為100，黃土為250，砂土是500，多石土壤則是1000，而巖石高達10000，高低相差幾千倍。線路越長其地質成份越復雜，如巖石層（風化石、半風化石）、砼地面（水泥地面、人行道板）等地表層，還有受氣候影響的冰凍層，這類地表層的物理性能是粘結差、土壤電阻率高，即使是把接地棒按規定打入地面60cm，接地電阻也難符合要求；加上工人打柱過程中，因土質堅硬難打入而產生晃動，加大了接地棒的金屬表面與地表間的空隙，不能與地層面有效接觸，還會增大接觸電阻，減少接地線的分流能力。

2.1.2 打接地樁注意事項

為減少土壤電阻和接觸電阻，使檢修線路可靠接地，在打接地樁時，要選擇粘質性強的、有機質多的、潮濕的實地表層：避開過松散、堅硬風化、回填土及干燥的地表層。冬季時，應先去掉表凍結的土壤，再打入接地樁；在較松散土質上掛完接地線后，再補打一下接地樁，消除掛接地過程中引起接地樁的松動。當然，若條件允許，更好方法是將接地線具牢固地鉗夾在接地引下線（也叫防雷引下線）上；或者是直接固定在鍍鋅的鐵塔上，同樣因接地電阻大的原因，也不能將接地線鉗夾在線路的拉線和金屬管道上。

2.2 電氣一次設備檢修的接地線

在電氣一次設備檢修需要掛接地線時，通常將接地線夾在設備的金屬構架上，因此在變電站、發電廠、開關站、配電室等電氣運行場所，都有系統接地裝置和接地點，可供掛接地線時直接使用。但現場的設備金屬構架、避雷接地引線、設備接地線等大部分金屬材料，多是采用容易生銹的鐵件，所以需要定期防腐處理，這些鐵件通常都刷上多道油漆。許多人往往會忽略這類情況，經常把接地線掛在已刷上油漆的鐵件上，同樣不能達到有效接地。因為在接地線的金屬線夾與現場構件的鐵件之間不能有效接觸，被多層絕緣油漆阻礙，形成較大的接觸電阻見圖1，而每毫米厚油漆面可耐高達上10KV電壓！等于沒有接地，顯然，在油漆的鐵桿上掛接地方法更具有危害性。造成這種現象的原因之一是現場周圍很難找到沒油漆的金屬件，雖然《電業安全工程規程》對此操作要求應先清理油漆面，但這樣做，一是會破壞鐵件的防腐層；二是清除油漆面時間短操作難，效果也就不佳，因此在實際工作中很少做到。類似變電站、電廠、開關室等的一次設備的電氣工作場所，應該按地域設置一些分布均勻、專用的接地線掛接點，做上專掛接地線醒目標志，并注明不得刷漆，方便檢修、試驗作業時掛接地線用，掛接地的接點材料，可用鋁制金屬、熱鍍鋅的鐵件材料代替，既不會被腐蝕又能可靠接地，若現場周圍確定都是難以清除的油漆金屬構件，可采用打接地樁方式，更為妥當。



圖1

2.3 高壓試驗的接地線

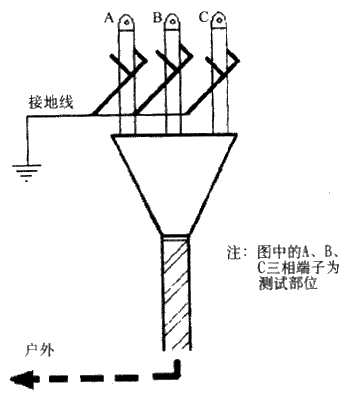

電氣設備做試驗時，也常會出現接地線處理不當的行為，如在電氣間隔的進戶電纜線做高壓試驗，我們一般的操作步驟是：先取下電纜頭上的接地線，然后在電纜頭導體部位接上測試聯線（如鉗上鱷魚夾），進行各項測試，見圖2；測試完畢，拆下聯線（如取下鱷魚夾），再掛上接地線，繼續其它工作。這種習慣性操作方式很常見，似乎沒什么不對，其實以上操作步驟已嚴重違反了《電業安全工程規程》！試想倘若在拆、裝接地線的時段內，萬一突然來電，勢必會對正在電纜接測試線的人造成危害。正確操作過程應該采用“安全動態過渡”，即人在作業過程中始終要有接地線保護。上述試驗可以采取以下操作步驟，開始時，應先在電纜頭導體部位聯接測試線，檢查無誤后，才能拆下接地線；結束時，操作程序恰恰相反，應先掛上接地線，而后才能動手去拆下測試線。



圖2

3 結束語

總而言之，只要在有可能來電的設備上工作，就時刻不能脫離接地線保護，而接地線及其安裝方式應該具備在電氣保護動作之前，能有順利通過故障大電流的能力。因此在實際工作中，嚴禁使用其它金屬線代替正規的接地線、也不能纏撓聯接、接地線具面還要保持清潔。要將接地線具有夾鉗嚴密卡緊，認真打好接地樁，努力降低接地回路上的接觸電阻和接地電阻，使掛接地線這項安全技術措施在實際電氣工作中，能夠真正起到安全保護的作用。
