建設部頒布的《建筑施工扣件式鋼管腳手架安全技術規范》（以下簡稱“規范”），已從2001年6月1日起開始正式施行，這是我國頒布的第一個該類型腳手架國家規范，它適用于工業與民用建筑施工落地式（底撐式）單、雙排扣件式鋼管腳手架的設計與施工，以及水平混凝土結構工程施工中模板支架的設計與施工。《規范》中規定“扣件鋼管腳手架施工前，應按本規范的規定對腳手架結構構件與立桿地基承載力進行計算”，從而規范了該類腳手架的設計計算和施工過程。本文現就以高層建筑施工中使用較為廣泛的一種腳手架搭設形式為例，根據《規范》的要求說明進行該類腳手架設計計算的主要過程。術語及符號同JGJ130－2001規定。

1． 設計說明

1．1 本設計以深圳市建筑施工中使用較為廣泛的全封閉雙排結構腳手架為例；

1．2 腳手架的設計尺寸為：立桿橫距l(xiāng)_b=1.05m，立桿縱距l(xiāng)_a=1.5m，步距h=1.8m。

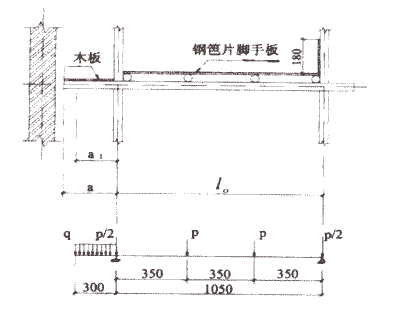

1．3 本設計中所采用的腳手板為深圳地區使用較為廣泛的鋼笆片，其自重標準值為0.125kN/m²。具體做法是（如圖2），在兩立桿間的橫向水平桿上等距設置四根縱向水平桿，將鋼笆片用鉛絲固定在這四根縱向水平桿上。橫向水平桿的外伸部分采用木腳手板，其自重標準值為0.35kN/m²。



圖2 橫向水平桿計算簡圖

1．4 本設計中采用的是由鋼管、扣件以及預埋鋼筋組成的剛性連墻件，其間距為兩步三跨。具體做法如圖3。



圖3 連墻件示意圖

1．5 本例所有鋼管尺寸都為φ48×3.5（截面特性如下表），其質量應符合現行國家標準《碳素結構鋼》（GB/T700）中Q235－A級鋼的規定（Q235鋼坑拉、抗壓和抗彎強度設計值f=205N/mm²，彈性模量E=2.06×10^5N/mm2）；本例所使用的安全立網網目數不少于2000目/100cm2，網目尺寸1.66mm×1.66mm，自重標準值為0.5kg/m2。
