1.交流不間斷電源系統概述
撫順發電廠2號機為2002年6月投產的200MW采暖、凝汽兩用式汽輪發電機組。其單元220V不間斷電源系統選用由美國GUTOR公司生產，青島整流器廠經銷的PEW1000型UPS系統；該系統只供重要的調節、控制、保護儀表監測和重要信號電源，不做一般負荷電源。
1.1? 設備規范及特性
整流器額定輸入電壓：380V±10%（三相電源）
旁路隔離變額定輸入電壓:? 380V±10%（二相電源）
逆變器額定輸入直流電壓：220V
額定容量：40KVA
額定輸出電流：182A
穩態電壓特性：1%
動態電壓特性：波峰小于8%，穩定時間小于40毫秒。
輸出頻率：與交流輸入同步。
波形失真：小于5%。
1.2? 運行方式
UPS正常運行時需三路輸入電源，其一為主市電；其二為備用市電；其三為蓄電池。當主市電中斷時，由電池經逆變后向負載供電，電池放電終了或UPS故障時，UPS系統由備用市電供電。
1.2.1? UPS系統正常運行方式：

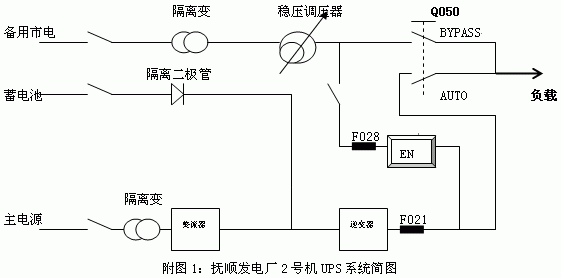

??? UPS正常運行時，由主回路向UPS系統供電，以380V廠用母線為電源，經自藕變壓器后輸入整流器（6脈沖晶閘管整流橋）將交流電壓轉換為直流電壓，再經濾波電抗器濾除直流電壓的諧波，輸入脈寬調制逆變器（TSM半導體開關組件和IGBT功率器件）轉換為交流電壓，由濾波電抗器濾除來自逆變器輸出中的諧波電壓，以使逆變變壓器輸出端電壓獲得低非線性失真的正弦波，再經可選擇的靜態開關至Q050開關，將220V、50Hz交流電送到UPS配電屏。
1.2.2? UPS系統蓄電池供電運行方式：
??? 當系統停電或整流器輸入電壓超出允許范圍時，UPS由蓄電池供電，直流電經直流隔離二極管（因我廠UPS系統未設置單獨的電池組）和電池扼流圈（以減少單相逆變器在電池中產生的脈動），輸入脈寬調制逆變器完成向負載供電。
1.2.3? UPS系統自動旁路運行方式：
當主回路失電或逆變器故障時，可以由備用市電向UPS系統供電，備用市電經隔離變壓器（初/次級變比為380/230）將系統輸出與電網完全隔離后，送到穩壓調壓器后將輸出電壓自動、電動或手動調整（調壓范圍：176~264V，超壓：1~5%，超壓精度：220V±10%，），經靜態旁路開關（由自然換相的三組反向并聯晶閘管組成）向負載供電。
1.2.4? UPS系統手動旁路運行方式：
??? 當UPS系統整機需要脫離電網運行時，即可利用先合后分手動旁路開關（Q050）完成UPS整機退出電網，關斷備用市電至靜態旁路供電開關，拆除F021、F028保險以便于UPS檢修，同時旁路系統仍為負載供電。
