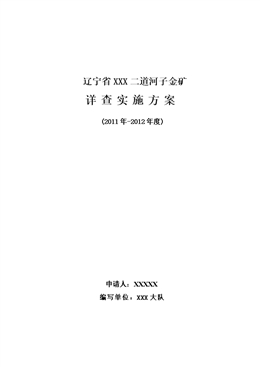

遼寧省XXX二道河子金礦
詳查實施方案
(2011年-2012年度)

申請人：XXXXX
編寫單位：XXX大隊

遼寧省XXX二道河子金礦
詳查實施方案
(2011年-2012年度)

編寫單位：XXXX地質大隊
                  編 寫 人：XXX
                  審 核 人：XXX
                  總工程師：XXX
                  大 隊 長：XXX

提交單位：XXX
提交時間：2010年11月

正 文 目 錄
第一章  緒   言	1
1.1  基本情況	1
1.2  勘查目的任務	2
1.3  勘查區地理位置、交通及社會經濟狀況	2
第二章  以往地質工作程度	3
第三章  勘查區地質情況	5
3.1  區域地質成礦背景	5
3.2  勘查區地質特征與成礦條件	7
第四章  勘查工作部署	11
4.1  總體工作部署	11
4.2  年度工作安排	12
第五章 工作方法及技術要求	12
5.1  測量工作	13
5.2  地質填圖	13
5.2.1  1:2000地質填圖(修測)	13
5.3  物探工作	14
5.3.1  激電中梯測量	14
5.3.2  聯合剖面、激電測深	14
5.4  探礦工程	15
5.4.1  槽探工程	15
5.4.2  鉆探工程	16
5.5  取樣化驗工作	18
5.6  水文地質、工程地質和環境地質調查	19
5.7  礦石選（冶）性能試驗與評價	20
5.8  礦床開發可行性評價	20
5.9  編錄及室內整理工作	20
5.9.1、原始地質編錄工作	20
5.9.2、室內整理工作	22
第六章  主要實物工作量	22
第七章  預期提交成果	23
第八章  組織管理及項目人員設置	23
8.1  組織管理	23
8.2  項目人員設置	23
第九章  經費預算	24
第十章  質量保證與安全措施	25
10.1 項目質量管理辦法及措施	25
10.2 安全及勞動保護措施	26

附圖目錄

1	1	XXX二道河子地區區域地質圖	1：50000
2	2	XXX二道河子金礦區工程布置圖	1:2000
3	3	XXX二道河子金礦區物探綜合成果	1:2000
4	4	XXX二道河子金礦區土壤測量（Au）異常等值線圖	1:2000
5	5	XXX二道河子金礦區地表采樣平面圖	1:1000
6	6	XXX二道河子金礦區1-3勘探線鉆孔設計剖面圖	1:1000

附 件 目 錄

1、地質勘查單位資質證復印件
2、勘查許可證復印件

第一章  緒   言
1.1  基本情況
探礦權人為XXX，該公司多年進行金礦開采生產，技術實力雄厚，經濟效益較好，有力的促進了地方經濟發展。
本探礦權首次設立時間2003年4月11日，有效期2003.4.11-2004.4.11勘查許可證號XXX；有效期2004.12.30-2006.4.11，勘查許可證號XXX；2006.7.25-2008.4.11，勘查許可證號XXX；有效期2008.4.15-2009.4.11，勘查許可證號XXX,礦權延續；有效期2009.4.12-2011.4.11礦權延續（詳查），查許可證號XXX；因勘查周期長，本次申請延續1年，5萬圖符號為XXXX,面積0.63Km2，勘查礦種為金礦、勘查期限為2011年4月12日至2012年4月11日，勘查許可證號為XXX，此次是第5次申請延續。
現勘查證拐點坐標如下
          XXX縣二道河子詳查區拐點坐標              表1
拐點號	經度	緯度
1
2
3
4

XXX縣二道河子詳查區拐點坐標 （西安80系）      表2
拐點號	經度	緯度
1
2
3
4

勘查單位為XXX大隊具甲級勘查資質。
地址：XXXX
1.2  勘查目的任務
受探礦權人撫順XXX委托，XXX大隊擬對XXX金礦繼續進行詳查評價工作。詳查工作的目的是基本查明區內地層、巖漿巖、構造的分布和發育情況，基本查明金礦體的規模、產狀等地質特征, 產狀及成因類型、成礦規律等。
具體任務為： 在系統收集整理以往地質資料的基礎上，對區內礦化較好且前期工作程度較低的地段開展地質填圖（修測）及槽探、鉆探及系統取樣測試等地質工作，對前期物化探異常處進行工程驗證。基本查明金礦（化）體的規模、產狀及成因類型、成礦規律等, 估算資源量并提交詳查報告。
工作時間:2011年4月12日～2012年4月11日。
提交成果時間:2012年4月。
1.3  勘查區地理位置、交通及社會經濟狀況
礦區地處遼寧東部山區，為長白山脈的南延部分，屬中低山區，海拔高336.4—517.9米。植被發育，露巖較少。
區內地勢西高東低。山脈以北北東向分布于礦區的東西兩側，東部大部分面積為第四系。
本區河流屬柴河水系，為柴河二級以下支流。區內河流由北往南經過礦區中部流過，屬常年流水，夏季流量較大(6620噸/日)，冬季水量銳減。水質較好，為礦山用水及居民用水提供了方便條件。
氣候屬北溫濕潤、半濕潤季風氣候。氣溫變化大，最高氣溫（7月）可達28℃,最低(1月)為-26℃,年平均氣溫為5—6℃。無霜期為120—160天，年平均降水量為785.5毫米，雨季為7、8月份,占年降水量的65%。
礦區周邊村莊，主要為XXX。以農業為主，主要農作物有玉米、水稻、大豆、高粱。采金和淘金是當地村民的主要副業。
第二章  以往地質工作程度
（一）1950年政務院礦產資源勘探處侯德封等人進行了1/10萬地質填圖1000km2,提交了《XXX金銅礦地質報告》。
1951年地質勘探公司普查隊進行了1/5萬地質調查，編有《萬寶缽至缸山區域地質及礦產報告書》。
1978年XXX第XXX大隊區調分隊在該區進行了1/5萬地質調查100km2，提交了《北三家—英額門地區地質礦產調查報告》。
1982年XXX物大探隊進行了1/5萬XXX地區航磁測量工作。
1983～1985年XXX進行了1/20萬重力測量。
2007年XXX第XXX大隊對該區進行了金礦普查。完成主要實物工作量有：槽探130m3，1：2千填圖0.63Km2，基本分析樣10件。通過本次工作發現金礦體一條，提交金金屬量23.50kg，礦體平均品位金3.95×10-6。
（二）2010年6月—11月我單位受探礦權人委托繼續在礦區開展金礦詳查工作。本次工作投入資金31.40萬元,主要采用1：10000地質填圖（草測）、物探激電中梯、化探土壤測量圈出異常區，利用槽探工程及鉆探對區內異常及礦體進行追索和控制。完成工作量見表2。
完成工作量一覽表                 表2
項目	單位	2007年完成工作量	2008年完成工作量	2009-2010年完成工作量	2007-2010年累計完成工作量
1：10000地質填圖(草測)	Km2			0.63	0.63
1：2000地質填圖	Km2	0.63			0.63
1：5000物探激電中梯      	Km2			0.99	0.99
激電測深	個			19	19
1：5000化探土壤測量	Km2			0.63	0.63
鉆探	m			462.25	462.25
槽探	m3	130.00	180.43		310.43
鉆探樣	件			7	7
刻槽樣	件	10	12	9	31
土壤樣	件			336	336
土壤樣分析	件			336	336
基本分析	件	10	12	16	38
組合分析	件	1	2	2	5

取得的主要成果，基本控制了1號礦體地表延長（120米），估算333資源量35.85公斤，界內圈出化探異常5處，物探異常3處，確定了找礦靶區。
存在問題：工作量不足，受外部征占林地影響勘查工作進展較慢，沒有達到詳查工作程度。
第三章  勘查區地質情況
3.1  區域地質成礦背景
工作區位于中朝準地臺、XXX、XXX的西北部。XXX褶皺帶。基底由太古代變質巖系組成。蓋層由元古界大理巖及新生代第四系地層構成。
3.1.1 地層
區域地層由太古界、元古界及新生界組成。
一、太古界變質上殼巖
太古界地層為遭受多期變質、變形作用的雜巖系,其同位素年齡值>28億年,屬太古代變質產物。主要巖石類型有麻粒巖及磁鐵石英巖、含輝石變粒巖、斜長角閃巖等。
二、元古界大理巖
主要出露于王小堡—徐小堡一帶，受控于沙河斷裂。主要巖石類型為灰白色條紋條帶狀大理巖。
三、第四系全新統
分布在現代河床、溝谷等低凹處。上部為亞粘土、亞砂土，下部由中粗砂及砂礫石組成，厚0.5—5米。
3.1.2 巖漿巖
區域內侵入巖發育，主要為花崗巖類，其次為基性—超基性巖體、基—中酸性脈巖。出露面積占全區總面積的37%。根據巖性特征、產出地質環境，構造巖漿旋回，結合同位素年齡，將區內的巖漿活動分為三大期次，即太古宙晚期、海西期及燕山期。其中太古宙時期的巖漿活動較為強烈，構成本區巖漿活動的主體。
一、太古宙侵入巖
該期侵入巖在區內分布廣泛，規模較大。主要為花崗質巖體，還有基性—超基性巖體及脈巖類。
花崗質巖體在區內分布廣泛，規模較大。據同位素測定其形成時間為25.20—26.80億年。主要為井家溝紫蘇花崗巖體、孢子溝、XXX及紅石砬子花崗巖體
井家溝紫蘇花崗巖以具特殊的紫灰色—灰色為特征，巖石中—粗粒、熔蝕結構發育，具片麻狀構造。孢子溝、XXX花崗巖體的巖石類型較少，分別由黑云斜長花崗巖、石英閃長巖及二長花崗巖、斜長花崗巖組成。顏色為灰白、肉紅色。中—粗粒，具變晶、熔蝕結構、片麻狀構造。
紅石砬子巖體由單一的二長花崗巖組成。呈淺粉色，中—粗粒結構，具晶洞構造。
二、海西期
該期侵入巖主要為中基性巖體及脈巖組成。其巖體有輝綠巖體、閃長巖體、花崗閃長巖體。脈巖主要為閃長玢巖脈。
三、燕山期
該期以小巖體及脈巖侵入為主。主要有花崗巖（西砬子山巖體）、角閃輝綠巖、石榴角閃輝綠巖、蘇長巖、變質閃長巖、閃長玢巖、偉晶巖等。西砬子山巖體位于礦區西側，巖石類型主要為黑云母花崗巖，巖石中微量元素金、銅、鉛、鋅、鉬等均有顯示，巖體中及其附近有銅、金、鎢、鉛等異常區，具有良好成礦潛力。
3.1.3斷裂構造
本區的褶皺及斷裂構造均較發育。褶皺為塑性流動變形，具多次迭加特征，局部形態復雜，很多斷裂具有多期活動特征。
一、褶皺構造
基底構造層的基本褶皺形態為：變質巖系（綠巖）以向斜（復向斜）沿橢圓形花崗巖穹隆呈西北向—北東向的弧形展布，且被不同方向，不同類型的斷裂復雜化。
二、斷裂構造
區內斷裂構造發育，早期構造多被巖體及脈巖充填，晚期（燕山期以后）斷裂構造形跡為斷層泥、片理化、擠壓扁豆體。巖石破碎等構造現象發育。
（一）南北向斷裂構造
區域內分布的近南北向的輝綠巖脈應是近南北向的斷裂為它們提供了賦存空間。
（二）東西向斷裂構造
區內呈東西向展布的基性—中基性巖體如萬寶缽輝長巖，丁家小堡、楊大堡附近的閃長巖及一些輝綠巖脈，都反映出該區有較強烈的東西向斷裂構造活動。
北東向斷裂
該組斷裂在區內比較發育，主要分布在太古界地層中，展布方向北東30°—50°，在斷裂帶中普遍見擠壓透鏡體、片理化、糜棱巖化等特征。在斷裂帶內充填的石英脈呈雁行排列，顯示斷裂帶為壓扭性特點。該組斷裂被北西向及北東東向構造分割，顯得零散，表明該組斷裂形成時間較早。
（四）北西向斷裂
北西向斷裂主要為沙河斷裂帶，斜貫區域西北部，由數條斷裂組成。展布方向為北西300°—310°，呈斜列及雁行排列。擠壓帶中普遍見擠壓透鏡體、擠壓片理。
3.1.5 區域地球化學特征
區域場Au元素地球化學異常明顯，在1:20萬XXX幅該區隸屬線金廠組合異常（編號AS—Ⅰ—10），分布于王小堡—新房子—線金廠—井家溝一帶，異常呈北西向展布的不規則串珠狀，面積53.2km2。元素組合為Au、Mo、Pb、Ag、Cu，其中Au峰值89.1PPb，剩余異常值87.61PPb。
3.1.6 區域礦產
區內礦產比較豐富。其中可被工業利用的有金、銀、銅、鉛、鋅、硫、鐵、鎳、大理石、白云母、粘土礦等。
太古界變質上殼巖及變質花崗巖中賦存有鞍山式鐵礦（磁鐵石英巖），紅透山式塊狀硫化物（伴生金、銀）礦床，變質熱液型金礦床等。
在第四系的部分沉積物中還有少量砂金礦產。
3.2  勘查區地質特征與成礦條件
3.2.1  地層
區內地層僅見第四系（Q4），主要分布在河床兩側及溝谷低處，由粘土及礫石組成，厚度0.5—5米不等。

3.2.2  構造
礦區位于渾河斷裂與王小堡一下肥地（槽臺邊緣）斷裂之間，受其影響區內東西向斷裂構造較發育。
東西向斷裂構造為區內的賦礦構造，1號金礦脈即受該方向斷裂構造控制。斷裂規模均較小，長100—200米，斷裂帶寬0.1—1.2米。傾向356°—359°，傾角70°—77°。斷裂的部分地段被含金石英脈所充填，其結構面顯壓性。石英脈多呈小的扁豆狀及不規則細脈狀斷續產出，局部地段金品位較高。
3.2.3  巖漿巖
礦區內廣泛出露太古代侵入巖，主要巖石類型為花崗質片麻巖，是含金石英脈(金礦體)的圍巖。
巖石呈巖石呈淺肉紅色～灰白色，中粗粒粒狀結構、花崗變晶結構，片麻狀構造、塊狀構造。主要造巖礦物有：鉀長石，含量30%；斜長石，含量40%；石英，含量15%；黑云母、角閃石等含量10—15%；并有少量磁鐵礦。根據礦物種類與含量可分為黑云角閃二長花崗質片麻巖、黑云角閃鉀長花崗質片麻巖等。
3.2.4  礦體特征
區內發現1條金礦體（1號脈）,金礦嚴格受東西向構造破碎蝕變帶控制。斷層發育在黑云斜長花崗質片麻巖中，具多期活動特征，局部地段被東西向含金石英脈充填，斷裂帶內巖石受擠壓破碎，斷層泥、擠壓片理、透鏡體均發育。破碎蝕變帶上下盤接觸界線清楚，呈舒緩波狀。
1號含金石英脈分布于礦區的南部破碎蝕變帶中，東西展布，傾向356°-359°，傾角70°-77°，由CK1、CK2、CK3工程控制。地表工程控制長120米，推斷延深20米，寬1.0—1.2米。品位5.25-7.26克/噸，石英脈在破碎帶內呈脈狀、扁豆狀。

3.2.5  物化探異常特征
一、物探異常
區內發現物探激化異常4處，呈東西向分布，長度140-360米，寬度20-68米，異常值極化率2.5-3.0，其中2號異常規模較大，分布于南部， 1號金礦脈北側,找礦前景最大。
二、化探異常
區內發現土壤異常5處，呈東西向分布，長度66-196米，寬度50-72米，異常值20-70ppb，其中1號異常規模較大，分布于南部， 1號金礦脈北東側,找礦前景最大。
3.2.6  礦石加工技術性能
二道河金礦1號礦體的金礦石為含金破碎夾石英脈蝕變巖型，金主要為自然金，另一部分含金礦物多嵌布在黃鐵礦裂隙中及被金屬礦物包裹。金礦石可選性能良好。
在普查階段未做礦石加工技術的采樣試驗，區內金礦與XXX縣下大堡金礦（熱液蝕變巖型）和井家溝金礦（含金石英脈型）同屬一個成礦帶，依照礦石結構構造、金的賦存狀態、礦石礦物組合、礦石品位、粒形、粒徑等，將宏達金礦與下大堡金礦礦石進行類比，對比結果認為，在金礦礦石成分、礦石組構、礦石質量等具一定的可比性，因此可參照下大堡金礦選礦方法和工藝流程，其選礦試驗用全泥氰化法、單一浮選法和浮選加氰化法三種流程，其結果認為單一浮選法為首選方案，其流程簡單，選剔指標較好，入選品位9.9g/t，精礦品位達96.0g/t，回收率93.73%。金泥氰化流程雖指標好，但環保要求嚴格，有污染，未被推薦。
3.2.7  礦床開采技術條件
1  水文地質
本區氣候屬北溫帶季風氣候，年平均降水量為785mm，平均蒸發量為1077mm，雨季為七、八月份。
二道河金礦區屬區域水文地質單元補給區。地貌單元屬構造剝蝕低山，山脊大多呈北東向，地勢北低南高。
礦區內地下水主要為松散巖類孔隙水，主要分布于溝谷之間，基巖裂隙水（含斷裂構造水），隨深度增加逐漸減弱。區內地下水的運移規律為：山坡及山頂接受大氣降水補給，沿裂隙匯集于谷底，并排泄于河谷。
總之，區內礦脈其頂底板含水性、透水性弱，補給條件差，礦脈出露于侵蝕基準面313.2米以上，地下水易于排除，屬于水文地質條件簡單的礦床。
2  工程地質
區內礦體受斷裂控制，斷裂破碎帶內，巖石較為破碎，帶內綠泥石化、高嶺土化、絹云母化發育，構造帶內發育有斷層泥，這些物質遇水軟化，在地下水的參與下，會產生冒頂、掉塊現象。
礦體頂底板巖石為混合花崗巖，屬堅硬塊狀巖石，巖石中雖存在有節理，但其張開性和連通性都較差，工程地質條件相對穩固，但坑道采礦中必須采取嚴格的安全措施。
3  環境地質
一、礦區地震歷史
撫順地區屬華北地震區，位于我國東部最大的郯—廬—營地震帶（即郯—廬斷裂的北延伸帶）的東側。該帶是地震活動比較頻繁地區，自1594年以來發生5級以上（包括5級）地震達13次，1975年海城7.3級大地震就發生在該帶范圍內。
撫順地區雖然未發生過破壞性地震，但小震活動較頻繁，地震多分布在沈陽—撫順間渾河斷裂以南地區。據記載撫順50公里范圍內，歷史上（1496年）在小東洲曾發生過5級地震。因此，區域內存在發生破壞性地震的構造背景。
根據2001年國家地震局出版的第四代《中國地震動峰值加速度、地震動反應譜特征周期區劃圖》（遼寧部分），評估區位于峰值加速度0.1g分區范圍內和特征周期0.35s區域，基本烈度為Ⅶ度。`
二、礦區水文地質環境
礦區地貌單元為低山和谷地。地形坡度為15-40度，地下水從丘陵上部以側向徑流的形式向下游運動，在原生環境下沒有污染源，水質較好。
三、礦區環境污染因素
(1)井巷生產排出的礦渣及礦石的露天堆放，其中可溶的有害物質經大氣降水的滲透作用，并通過地下側向徑流，對地下水和地表水造成污染。
(2)礦區內地表植被發育，天然條件下環境質量較好。
(3)根據1/20萬區域地質礦產調查資料，本區無放射性危害及放射性污染。
綜上說述礦區及附近有地表水體存在，礦體及圍巖風化裂隙帶富水性較弱，礦區內地形起伏明顯，地形有利于自然排水，礦區屬水文地質條件簡單型礦床；礦體頂底板圍巖硬度較大，物理力學性質較好，工程地質勘探類型屬堅硬為主的塊狀巖類工程地質條件簡單型礦區；礦區地震動峰值加速度為0.1(g)，抗震按基本烈度為Ⅶ度設防。礦區為遼東山區，植被覆蓋好，附近無污染源，地下水水質良好，礦石和廢石不易分解出有害組分。地質環境良好。綜合水文地質、工程地質、環境地質條件，本區開采技術條件類型屬于Ⅰ類型。
第四章  勘查工作部署
4.1  總體工作部署
根據《固體礦產地質勘查規范總則》（GB/T13908-2002）、《巖金礦地質勘查規范》（DZ/T0205-2002）、《地球化學測量規范》（DZ/T0145-94）等國家標準或行業標準進行工作部署。
在立足于現有的找礦方法和手段，評價和控制已發現的金礦（化）體的同時，兼顧外圍找礦。本次工作本著“面中求點、點面結合、重點突破”的原則，利用原有的勘查成果，在加強對以往取得的地質成果進行綜合研究，依靠各種探礦工程進行地表及深部的礦產評價工作。
工作區的找礦重點是對已發現的礦床、礦化體進行地表評價和的深部控制，對物化探異常進行驗證，提交一定的資源量。
工作區內礦床規模較小，勘查類型屬Ⅲ類型。故采用工程間距40×40米網度，探求332類型資源量，資源量估算的參數為：
1、邊界品位：1×10-6
2、最低工業品位≥3×10-6
3、礦床工業品位≥5×10-6
4、最小可采厚度≥0.8m
5、夾石剔出厚度≥2m
具體工作部署如下：
一、地質工作
勘查區內開展1：2千地質填圖修測工作，對原有礦脈進一步追索，初步查明區內地層、構造、巖漿巖等地質情況，擴大找礦范圍。
二、物探工作
在上述地質填圖的基礎上，對激電中梯測量掃面異常區，開展聯合剖面測量及電測深等物探工作，為下一步地表槽探及鉆探深部驗證提供依據。
三、探礦工程
槽探工程用于揭露已發現的金礦（化）體、物化探異常。鉆探工程用于控制主要的金礦（化）體的深部特征及異常驗證。
4.2  年度工作安排
本詳查項目期限為2年，由2011年5月，至2013年4月，具體工作安排見下表3。
            工作安排時間表                        表3
時間	工作內容	工作量	備注
2011.5	1:2000地形測量	0.37Km2
2011.6	1:2000地質填圖（修測）	0.33km2
2011.7	聯合剖面測量	1500m.
2011.8-2011.11	電測深	15個
2011.12-2012.3	室內整理、綜合研究、圖件編制
2012.4-2012.6	槽探	400m3
2012.7-2012.11	鉆探	500米
2012.12-2013.4	室內整理、綜合研究、圖件編制、報告編寫
第五章 工作方法及技術要求
為達到本次詳查工作目的，采用測量、地質填圖、物探電法測量、槽探、鉆探等工作方法，技術要求執行相應的行業標準，國家標準及規范、規定。
5.1  測量工作
測量工作主要為1：2000地形測量0.37Km2、工程點測量10點。測量工作的作業依據為：
（1）《全球定位系統（GPS）測量規范》（GB/T18314—2001）
（2）《地質礦產普查測量規范》（ZBD—10001—99）
采用的1980年北京坐標系及1956黃海高程系。
測量采用全球定位系統（GPS），使用中海達HD8200BGPS接收機按相對靜態定位的方法施測，平面坐標誤差控制在0.10m、高程控制在0.20m以內。測網布設采用拓普康GTS—332全站儀利用已有的控制點進行布設，平面坐標誤差控制在0.10m、高程控制在0.20m以內。
野外各方法的定點定位工作均運用衛星定位系統（GPS-72型）等先進儀器設備。以符合精度要求的１:1萬地形圖為底圖,進行野外定點定位。
探礦工程（探槽、鉆孔）則采用全球雙頻GPS差分定位儀進行測量控制。
5.2  地質填圖
5.2.1  1:2000地質填圖(修測)
在已掌握的含礦較好地段或成礦有利部位，進行1:2000地質填圖，底圖采用實測地形圖，填圖方法以追索法為主，穿越法為輔，地質點定位采用GPS結合地形地物定位。路線間距40～60m，點距20～50m。
填圖中發現的寬度小于2m的礦化帶、含礦層、與礦體有關的標志層、圍巖蝕變、重要含礦構造帶等在圖面上夸大表示。
填圖過程中應充分利用地質剖面，槽探工程揭露等資料圈定地質體。其它有關技術要求按相關規范執行。填圖面積為0.33km2。
5.3  物探工作
5.3.1  聯合剖面、激電測深
選擇激電中梯及主礦體分布地段布置聯合剖面及測深點，采用DJJ－1多功能電法儀施測，選擇對稱四極布極方式，采用發電機供電，短脈沖標準供電制，供電時間8秒，直讀測量參數為自電（ΔV）、一次場（ΔV1，）、視極化率（ηs）、電流（I）、視電阻率（ρs）、半衰時（St）、綜合參數（Z）等。
電測深點的布設應根據視極化率異常形態而定，測線布設應盡量垂直于地質體走向。AB=4000,極距選擇（AB/2）最小1.5米，最大400米，MN=（1/3—1/5）AB，電極、導線等要求同激電中梯方法。此外，電測深曲線應在野外觀測同時草繪，變換電極距時若接頭脫節或位置反常等變異現象超過4mm時，應查明變異原因，及時處理。對重點地段必須進行野外質量檢查，質檢率3－5％。
設計測深點15個。設計聯合剖面測量75點，目的是了解礦（化）體在一定深度內產狀變化情況。為鉆探等工程布置提供依據。有關技術要求按地質礦產部地質調查局《地球物理地球化學勘查標準匯編（物探部分）》有關規范執行。
5.4  探礦工程
5.4.1  槽探工程
槽探工程用于追索和圈定地表的礦體或重要地質界線、構造線，從而觀察地質現象和取樣。項目設計工作量400 m3。
1、布署原則和方法
槽探工程用于追索和揭露覆土下近地表的礦（化）體或其它地質界線、構造線，從而觀察地質現象和取樣。探槽一般垂直異常或礦體走向布置，當礦體形態復雜、產狀不明時沿礦體走向布設沿脈探槽。主干槽布置在工作區的主要地質剖面上，并盡可能垂直含礦層、構造蝕變帶和物化探異常長軸等方向，輔助槽用于加密主干槽，與主干槽平行。
槽探的施工從化探異常或礦（化）體中心向兩側揭露，以便垂直于礦體的方向能較快揭穿礦體，走向上則按由稀疏逐漸加密的原則追索，以達到40m的控制網度。
2、 技術要求
槽探間距不大于40米，重要地段可適當加密。探槽規格，槽底寬度要求為0.6-0.8米，槽口寬度視表土疏松程度及槽深而定。所有探槽深度應挖入基巖0.3米，對礦（化）體和含礦層要盡量加深。
槽井探素描圖采用比例尺為1：100，在素描圖上凡寬度大于1mm的地質體，均要劃分出來；礦體或重要地質現象在圖上雖不足1mm，也應放大表示，與成礦無明顯關系的地質現象可適當放寬表示。
5.4.2  鉆探工程
為了基本查明宏達金礦內礦體地質特征，需使用鉆探方法查明礦體深部的產狀、形態、品位變化和賦存部位。
設 計 鉆 孔 一 覽 表
礦體  編號	鉆孔
編號	勘探
線號	鉆孔
方位	鉆孔
傾角	設計
孔深	備  注
Ⅰ	ZK3	0	178°	80°	86	礦體傾角70-77°
	ZK4	1	178°	80°	87
	ZK5	2	178°	80°	67
合 計					500	備用260
1、布置原則和方法
在研究和分析相鄰工程所見的地質體、構造、蝕變、礦化的空間部位及時間上的相互聯系基礎上，按照《金礦地質勘查規范》（DZ/T0205-2002），參照第Ⅲ勘探類型，比照探求332類資源量按40×40米網度，布設鉆孔。
設計工作量總計500米，本次在Ⅰ號礦脈設計鉆孔，其它地段依據工程見礦情況選擇投放。
2、鉆探工作技術要求
本次設計施工的鉆孔全部采用金剛石鉆進和繩索取心工藝，擬采用75mm口徑金剛石鉆進，工作中執行《巖芯鉆探規程》，用鉆探工程六項指標嚴格要求質量。
（1）巖礦心采取率
全孔巖心采取率不低于70%，礦體及頂底板3m以內礦化體、構造蝕變帶等巖礦心采取率不得低于80%,在厚大礦體（礦化體）中連續5m采取率低于80%時，應采取補救措施。巖礦心從巖心管取出后，必須按先后順序排好，不得顛倒混淆。
（2）孔斜測量
直孔每鉆進100米測量一次頂角及方位角，誤差允許遞增計算，每百米不超過±2°，斜孔每鉆進50米測量一次頂角及方位角，礦體薄時進行可只測底板一處。
孔斜測量必須及時，不得終孔一次進行，每次測得的結果要及時、真實地填寫報表。見礦部位，地質員有權要求機臺檢測。測量儀器采用陀螺儀。
（3）孔深檢查
鉆孔每鉆進100米，斜孔每50米，見主礦層處，下套管前，終孔后，及主要標志層，這些部位必須丈量鉆具以校正孔深，當孔深誤差率小于1‰時不修正報表，當孔深誤差率大于1‰時修正報表，報表修正后即為達到指標要求。
（4）原始報表及其他編錄
原始現場的編錄由機臺各班指定記錄員編寫和保管，記錄員必須認真反映生產情況，及時填寫，內容詳細字跡清晰、整潔，報表填寫一律用鋼筆現場填寫，巖心牌一律用≥3H鉛筆填寫，其數據必須與報表一致。巖心箱用紅色油漆和毛筆填寫，巖心長度大于5cm就應編號，巖心保管不得缺失及翻箱，終孔后班報表統一裝訂成冊。
（5）封孔
終孔時機臺按要求進行封孔，封孔后立即埋設標石，在標石上注明孔號，并用水泥固定，如為長期觀測的水文孔，應保留套管，并蓋號加鎖。
主礦層（或主要含水層，含水構造頂、低板）上10-15米至下5米范圍內必須用400號水泥封孔。
（6）簡易水文觀測
每班至少觀測1-2次孔內水位，每回次中要測量提鉆前、下鉆后的孔內水位，測量時間要大于5分鐘，測量后的結果要及時填入報表中。
遇有嚴重漏水、涌水、縮頸、坍塌、裂隙、溶洞等異常現象，應及時記錄其孔深，地下水自流的鉆孔，按水文地質要求測量水頭高度和涌水量。
鉆探巖芯的編錄，應在通過詳細觀察每塊巖芯的基礎上，一般可按巖性分層進行綜合描述，描述長度一般為10～20m，超過20m應分段進行描述。
鉆孔巖芯取樣通過礦芯連續劈取，分樣長度與刻槽樣長度相同，劈取礦芯應沿礦芯長軸劈成兩半，一半加工，一半保留。
5.5  取樣化驗工作
為了解礦（化）體及圍巖化學成分和估算資源量，需采集化學樣品并進行測試分析，為圈定礦體、估算資源量提供依據。在槽探工程和坑探工程揭露的礦體、蝕變帶等部位采取刻槽樣，樣品長度不超過1m，樣槽規格為10×5cm；鉆孔中礦芯樣采用劈開法，一半作為分析測試，另一半留存，樣品長度≤1m。樣品數量50個。
樣品加工過程中總損失率要求≤5%，縮分誤差≤3%，加工后縮分為正樣50g，副樣保存200g。樣品化學分析結果10%內檢，5%進行外檢。
化學分析質量及誤差處理辦法按DZ/T0130.3-94《地質礦產實驗測試質量管理規范》執行。
分析項目為Au、Ag兩項。
對小體重進行測試。
5.6  水文地質、工程地質和環境地質調查
按詳查階段要求，查明礦區的水文地質工程地質和環境地質條件，為礦床初步技術經濟評價。礦山總體建設規劃和礦區勘探設計提供依據，礦區水文地質、工程地質、環境地質工作技術要求如下：
1、初步查明或了解礦區含（隔）水層，主要構造破碎帶、風化帶、水文地質特征、發育程度和分布規律；主要水體分布范圍和平水期、洪水期、枯水期的水位、流速、流量、水質、歷年最高洪水位及其淹沒范圍；地下水補給、徑流、排泄條件，地表水與含水層間的水力聯系；確定礦床主要充水因素、充水方式及途徑并計算礦坑涌水量。提出礦床水文地質條件的復雜程度的初步分析意見。
2、基本了解可供利用的供水水源的水量、水質和利用條件，提出供水方向的初步意見。
3、基本查明或了解礦區的工程地質條件。劃分巖（土）體工程地質巖組，測定主要巖、礦力學強度，初步查明或了解構造發育程度、分布規律和巖體風化、蝕變強度以及軟巖和軟弱夾層分布規律及其工程地質特征，調查老窿和生產井的分布情況，大致指出采空區分布情況，了解礦體頂板和底板基巖的穩固性；對礦區工程地質條件進行初步評價或了解，提出礦床工程地質條件的復雜程度。
4、收集礦床開采地質環境評價有關的資料。包括礦區及其附近地震活動和各種不良自然地質現象及地質災害（如崩塌、滑坡、泥石流、巖溶塌陷等）、地表水和地下水質量及有害物質含量的資料。結合礦區地質、水文地質和工程地質條件，對礦床開采前的地質環境質量提出初步分析意見。
5、提供的主要資料：編制礦區水文地質圖；文字報告中要求編寫礦區水文地質工程地質環境地質的專門章節。
5.7  礦石選（冶）性能試驗與評價
由于礦床規模較小，工作中要廣泛收集相鄰地區較大礦山的選冶性能試驗成果資料，采用類比法對礦石選冶性能進行評價。
5.8  礦床開發可行性評價
在收集分析該礦產資源國內、外市場供需狀況的基礎上，分析已取得的詳查地質資料，類比撫順地區已知礦床，結合礦區的自然經濟條件、環境保護等，以撫順地區類似企業經驗的技術經濟指標對礦床做出技術經濟評價。從而為礦床進一步開發、為制定長遠規劃的決策提供依據。
對本礦床進行概略評價。
5.9  編錄及室內整理工作
5.9.1、原始地質編錄工作
野外工作的原始地質編錄執行《固體礦產勘查原始地質編錄規定》（DZ/T0078-1993）、《固體礦產勘查原始地質編錄規程》（DD2006-01）標準。基本要求如下：
①原始地質編錄中，對地質現象的觀察研究要認真、細致、全面，記錄要真實、客觀。測量地質體的產狀、形態、大小等數據要準確，采集標本、樣品的規格和數量要滿足要求。編錄時，應將實際觀測資料與推斷解釋資料加以區分。編錄工作必須在現場進行，嚴禁事后記錄。
②原始地質編錄應及時進行，隨工作進展逐日或隨施工進展及時進行。
③原始地質編錄的文、圖、表應吻合一致，整潔、美觀、字跡工整，字體規范。
④原始地質編錄應使用符合質量要求的測量、繪圖工具和量具，量具必須按有關國家標準定期檢驗，檢驗報告應與原始地質編錄一同歸檔。
⑤原始地質編錄必須采用《中華人民共和國法定計量單位》規定的計量單位名稱和符號。數值要反映其精確程度，寫出全部有效數值。在其精確范圍內修約時，按CB 8170《數值修約規則》進行。
⑥原始地質編錄應使用規定的記錄設備和材料。文字記錄使用野外記錄本，圖、表用80克以上的紙張繪、印，幅面尺寸為185×260mm或其2n倍（n＝0，1，2，3，4）。現場記錄及繪圖時，應使用碳素或2H繪圖鉛筆。對鉛筆記錄部分，整理時要用碳素墨水將圖線及重要數據著墨。
⑦在野外進行原始地質編錄時，先作野外手圖。手圖上可簡化某些要素，用臨時代號、簡單的注記等代替，待工作告一段落，修訂地質界線和制圖要素后，再按要求整理轉繪成清圖，清圖經質量檢查確認，項目技術負責人核實批準后，作為原始資料保存。
⑧編錄人員應深入施工現場進行質量監督
a）鉆孔編錄人員要隨時到施工現場檢查核對巖礦心擺放順序及采取率、孔斜、簡易水文觀測等質量指標是否滿足要求。
b）對鉆探施工人員填寫的鉆探施工班報表，鉆孔施工概況表、孔深校正和彎曲度測量記錄表、鉆孔回次記錄表和提交的巖礦心要認真查看，若發現問題應要求施工單位立即采取補救措施。
c）槽探編錄人員應到施工現場檢查施工的工程是否符合《地質勘查坑探規程》要求。
⑨編錄人員在編錄前，必須熟悉礦區的地質設計、地質情況和與礦區勘查有關技術規范、規程、規定。
⑩原始地質編錄資料形成后，一般情況下不允許改動。除非經研究、論證、實地核對、項目負責人批準，可對原始編錄中的地層及地質體代號、編號、礦體編號、工程編號、巖礦石名稱、術語及與此有關的文字描述部分進行修改。但這些改動必須采用批注的形式進行，注明修改原因、批注人及修改日期，不得在原始資料上涂抹修改。
5.9.2、室內整理工作
室內整理工作執行《固體礦產勘查地質資料綜合整理、綜合研究規定》（DZ/T0079-1993）和《固體礦產勘查／礦山閉坑地質報告編寫規范》（DZ/T033-2002）的要求，對樣品的鑒定及測試結果、化學樣品的分析測試結果、地質填圖資料、槽探工作資料、水文地質資料進行系統的整理和分析，為綜合研究提供詳盡、真實的地質資料。
通過綜合研究工作全面、系統、準確分析礦區地質礦產特征，闡明礦（化）體特征，物質組份等，闡明礦床成因、控礦因素，并收集選冶加工性能及水文工程地質資料，并采用垂直投影塊段法計算資源量提交詳查報告。
第六章  主要實物工作量
根據項目的總體工作部署和具體工作安排，設計的主要實物工作量如下。
1、1：2千地形測量	0.37km2
2、1：2千地質填圖修測	0.33km2
3、視電阻率聯合剖面	75點
4、激電測深	15個
5、槽探	400m3
6、鉆探	500m
7、基本分析樣	100個
8、刻槽取樣	50個
9、巖心樣	50個
11、化學全分析	4個
第七章  預期提交成果
通過對宏大金礦勘查工作，基本查明區內金礦體地質特征、礦石的礦物組合、總結成礦規律。
1、提交金資源量（332 +333）600公斤以上的小型金礦產地1處。
2、提交項目詳查評價報告及各種成果圖件。
3、成果提交時間：2013年4月
第八章  組織管理及項目人員設置
8.1  組織管理
1、實行項目負責人制度，由技術骨干任項目負責人，組織中青年技術人員參加工作。聘請經驗豐富、理論水平較高的老高級工程師為技術顧問。
2、建立單項工作負責人制度，每個單項工作指派專人負責，對工作任務完成、工作質量負全責。
3、建立健全質量責任制度和檢查驗收制度，項目技術人員和技術負責對取得的資料成果按相關標準、規范進行嚴格的質量驗收；項目內實行100％的自檢、互檢，項目技術負責檢查率達70％以上。
4、在資金管理上按項目管理，獨立核算。
8.2  項目人員設置
項目設項目負責（兼技術負責）1人，負責礦區的技術與生產管理；礦區組長1人，負責礦區地質工作；礦區綜合組3人，負責地質填圖、槽探和鉆探工程布設、編錄工作；綜合整理2人，負責礦區資料整理及電腦成圖、樣品采集等工作；后勤（含司機）1人；共計8人。
主要工作人員一覽表                        表6
姓名	年齡	技術職務	從事專業	工作單位	分工
王聲喜	47	高級工程師	地質	十隊	項目負責
張慶義	47	工程師	地質	十隊	礦區組組長
吳興宏	26	助工	地質	十隊	礦區綜合組
艾福開	22	技術員	地質	十隊	礦區綜合組
秦 赫	23	技術員	地質	十隊	礦區綜合組
甘杰輝	25	助工	地質	十隊	礦區綜合組
陳明海	26	助工	計算機	十隊	地質技術員
梁曉宇	40	技術員			司機、后勤

第九章  經費預算
根據項目設計的工作量，依據遼寧地勘局2007年頒發的《國土資源調查預算標準（地質調查部分）》對本項目的工作經費進行預算，其中地區調整系數為1.1。本次勘查工作的費用預算總金額為53.56萬元。由探礦權人負責提供。
工 作 經 費 預 算 一 覽 表                表9-1

工作手段	技術條件	工作量	預算標準
（元/單位工作量）	本年預算
(萬元)	備注
		計量單位	本年
工作量
甲	乙	丙	2	3	4=2×3	5
一、地形測量					1.92
    1/2000地形測量	地形等級Ⅴ級  	Km2	0.37	29,707.00	1.10
工程點測量	地形等級Ⅴ級  	個	10	815.00	0.82
二、地質測量	　	　	　	　	0.81 	　
    1/2000地質填圖（修測）	地質復雜程度Ⅲ	Km2	0.37	21,867.80	0.81 	　
三、物探	　	　	　	　	4.20 	　
 1、聯合剖面測量（AB=500）測量	地形等級Ⅴ級  點距20	點	75	91.00	0.68 	　
3、激電測深	地形等級Ⅴ級  	點	15	2,346.00	3.52 	　
四、鉆探	　	　	　	　	29.4	　
  1、機械巖心鉆探（0-200）	巖石級別Ⅷ	m	500	588	29.4	　
五、山地工程					2.44
1、槽探	巖石級別Ⅷ	m3	400	61	2.44
六、巖礦試驗	　	　	　	　	2.3	　
 1、金銀分析	　	個	100	187	1.87	　
 3、化學全分析	　	樣	4	416	0.17	　
 4、樣品加工	　	個	100	26	0.26	　
七、其他地質工作	　	　	　	　	7.63	　
（一）、地質編錄	　	　	　	　	　	　
  1、礦產地質鉆探	　	m	500	8	0.4	　
 2、槽探（采場編錄）	　	m	50	3	0.015	　
（二）、采樣	　	　	　	　	　	　
 1、刻槽樣	　	個	50	33	0.165	　
 2、巖心樣	　	個	50	10	0.05	　
（三）綜合整理及其它	　	　	　	　	　	　
 1、報告編寫、出版印刷費	　	份	1	70,000.00	7	　
合計	　	　	　	　	53.56 	加1.1系數
注:本預算不含林地補償費
第十章  質量保證與安全措施
10.1 項目質量管理辦法及措施
為了規范地質調查項目管理工作，保證地質調查項目的順利實施，為社會的經濟發展提供可靠優良的地質成果，我隊成立有質量管理部負責全隊的地質技術質量管理工作，大隊專門就質量管理下發有相應的文件，對野外地質工作有相應的《作業指導書》等文件，并于2003年6月開始試運行。
1、管理者重視、質量管理組織機構健全。總工程師任質量管理領導小組組長，在隊質量管理部的管理指導下，全隊各部門及全體員工按質量管理體系的要求開展各項工作，實行三級質量管理，隊質量管理領導小組、部門質量監督檢查、項目組質量管理，對各地質調查項目進行全面質量監控。隊技術質量管理部門定期檢查各項目組作業質量記錄，嚴把工作質量關，發現問題及時糾正，確保各項工作的質量。我隊承擔的各類地質調查項目，從立項、設計、施工、野外驗收、報告編審、資料歸檔匯交等各工作環節，能夠按有關規范要求和作業指導書執行，對重大技術問題，實行專家會診制，聘請有關專家進行技術指導；每項工作結束后，需經有關人員檢查驗收后，才轉入下一階段工作。
2、建全質量責任制。項目技術負責擔負整個項目的技術質量責任，運籌和部署項目實施過程中所采用的技術路線和技術方法。各個作業組負責人承擔所從事工作的技術質量職責，貫徹落實項目的各項技術指標和具體實施方案。所有地質技術人員對其所從事的各項工作及所完成的各項成果負質量責任。做到層層設崗、質量到人，責任到人。嚴格按著行業標準，規范和技術要求開展各項工作，建立一套獎懲嚴明的質量責任制，確保項目工作合理有序高質量地運行。
3、建立項目質量報表制和質量檢查驗收制。野外資料要及時整理、上墨，并應用計算機對各種原始資料進行管理。各種原始資料項目組做到100%自檢、互檢，專業組長檢查70%，項目負責人檢查30-50%，實地抽查20-30%，各項專業成果要100%審查。以確保第一手資料的準確、可靠、真實、齊全。
4、承擔化驗測試的單位，必須通過省級以上級別的計量認證，各類樣品的分析質量和檢查制度均按規范要求執行。
10.2 安全及勞動保護措施
1、貫徹上級有關安全的文件、政策、法規，建立各工種（專業）安全技術操作規程。
2、加強全體工作人員的安全和勞動保護教育，提高安全意識，“安全第一、預防為主”的思想貫穿整個工作的始終。
3、特種作業人員必須持證上崗。
4、按時、保質、保量完成對勞保品的發放、使用。
5、建立安全網絡，項目負責人是安全工作的第一負責人，各專業組都有一名兼職安全員。
6、出隊前及野外工作中，要進行有針對性的安全教育，定期進行安全檢查。

附錄：主要技術標準
1、固體礦產勘查規范總則（GB/T13908—2002）
2、固體礦產勘查原始地質編錄規程（DD2006-01）
3、固體礦產勘查地質資料綜合整理、綜合研究規定（DZ/T0079—93）
4、1981年地礦部《巖芯鉆探規程》
5、固體礦產勘查礦山閉坑地質報告編寫規范（DZ/T0033—2002）
6、質量管理和質量保證系列國家標準（GBT/19000）
7、金礦地質勘查規范（DZ/T0205-2002）

網友評論 more

實施方案最新內容

09-22
