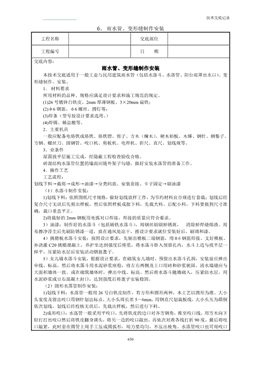

技術交底記錄
6、
650
雨水管、變形縫制作安裝
工程名稱交底部位
工程編號 日 期
交底內容：
雨水管、變形縫制作安裝
本技術交底適用于一般工業與民用建筑雨水管（包括水落斗、水落管、陽臺雨罩出水口）、變
形縫制作、安裝。
1． 材料要求
所用材料的品種、規格應滿足設計要求和施工規范的規定。
(1)26 號鍍鋅白鐵皮、2mm 厚薄鋼板、3×20mm 扁鐵；
(2)ф6 鋼筋、ф6 螺絲、圓釘等；
(3)焊條（型號按設計要求選用。）
(4)焊錫、稀鹽酸等。
2．主要機具
一般應配備電烙鐵或烙鐵、烙鐵鉗、剪子、方木（檀木）、硬木柏板、木錘、鋼針、鋼鏨子、
方鋼、螺絲刀、圓鋼管、咬口機、剪板機、電焊機、折尺、直尺、劃線規等。
3．業條件
屋面找平層施工完成，經隱蔽工程檢查驗收合格。
磚混結構水落管位置的墻面應隨外架子勾縫，做好安裝水落管的準備工作。
4．操作工藝
工藝流程：
劃線下料→裁剪→成形→油漆→分類碼放、安裝套接、卡子固定→刷油漆
（1）水落斗制作安裝：
1)劃線下料：依照圖紙尺寸規格，做好劃線放樣工作，為節約材料宜合理進行套裁；劃線后經
復合尺寸無誤后先剪出樣板，然后依照樣板成批下料，先裁大料、后配小料，下料要做到尺寸準
確，裁口垂直平正。
2)將裁好的2mm 鋼板用電弧對口焊接，焊接的質量應符合要求。
3）油漆：制作好的水落斗（包括鑄鐵水落斗），用鋼絲刷刷掉銹斑， 清除掉焊縫熔渣。用
布擦凈浮塵后先刷防銹漆一道，放在通風處涼干，按設計要求就位安裝好后，刷調和漆。
4）挑檐板水落斗安裝：按照設計要求，先剔出檐板二端鋼筋，用ф6 鋼筋焊接、支好模板、
補澆灌C20 挑檐混凝土，養護至達到強度后座漿，將水落斗臥入預留孔內，水斗上邊與找平層一
樣平，壓緊防水層后安裝活動鋼筋蓖子。
5）女兒墻水落斗安裝，根據設計要求，在砌筑女兒墻時，預留出水落斗孔洞，安裝前應彈出
中線、標高，然后將水落斗用水泥砂漿座穩，將左右兩側及上口用磚和砂漿嵌固，清水墻縫應與
大面積墻體一致?；蛟谄鲋w時，彈出中線、標高、然后將水落斗隨墻砌入，壓緊防水層，用
水泥砂漿或豆石混凝土封口，達到強度后將蓖子安裝穩固。
（2）圓形水落管制作安裝：
1)劃線下料：水落管一般用26 號白鐵皮制作，有方形和圓形兩種，本工藝以圓形為準。大小
頭寬度及留出咬口用鋼針劃出標點，大小頭周長差5～6mm，用鋼直尺劃裁板線，大小頭互為顛倒
依次劃線，劃線后經校核無誤后，先裁出樣板，然后進行下料。
2)成形咬口：水落管一般采用平咬口，先將鐵皮的邊口對齊方鋼角，推至咬口線，用方木向下
輕打打出咬口然后將鐵皮翻身調頭，將另一邊的咬口敲出，再依次對準各線打折90 度，最后將咬
口敲緊，此時套在圓管上用手工壓成圓弧形，用力要均勻，不壓出棱角。水落管咬口也可用咬口
技術交底記錄
651
工程名稱交底部位
工程編號 日 期
機制作，為便于套緊，大小頭直徑差1.5mm，并將小頭剪出三角形做記號。
3）油漆：水落管制成后，先將表面污跡灰塵除凈，然后里外滿涂防銹漆一道，涼干后再刷一
道鉛油；用鍍鋅薄鋼板制作時，其厚度應為0.45～0.75mm，并應里外涂刷鋅磺類或磷化底漆；如
用薄鋼板制作時，成形后應涂刷兩度紅丹油或鐵丹油；安裝完畢后，涂刷最后一道調和漆。
4）水落管安裝：安裝水落管隨外檐抹灰架子由上往下進行，先在水落口處吊線墜彈出直線，
用鋼鏨子在墻上打眼，按直線用水泥砂漿埋入卡子鐵腳，卡子間距1.2m 一個，卡子露出墻面2cm
左右，待水泥砂漿達到強度后再安裝水落管；有馬腿彎時上口必須壓進水斗嘴內5～6cm，并在彎
管與直管接槎處加釘一個卡子。安裝下節水落管時套入上節水落管的長度應不少于4cm，加一半
圓卡子用螺絲擰緊；最下面一節管子要待勒腳、散水做完后才能安裝，主管距散水面20cm 處安裝
45 度彎嘴一個，彎嘴與水落管之間接頭必須焊接；水落管經過帶形線腳、檐口等墻面突出部位處
宜用直管，線腳、檐口等處應預留缺口或孔洞；如必須采用彎管繞過時，彎管的彎折角應為鈍角。
5）陽臺、雨罩水落口制作安裝：
按照設計要求，劃線下料，核對尺寸無誤后，做出實樣，上下應做出承插口，上口應在抹水
泥砂漿前安裝固定，下口應安裝在立管預留的接口內，并進行焊接。安裝前應清除銹斑，用布擦
凈后刷防銹漆一道，如采用鍍鋅鐵板制作時，要在管內外涂刷鋅磺類或磷化底漆，調和漆宜在安
裝穩固后，與主管同時涂刷。
凡屋面、檐口、檐溝、斜溝、泛水及水落斗（管）用鍍鋅薄板制作時，其厚度應按0.45～0.75
要求，并應經過風化或涂刷專用的鋅磺類和磷化底漆，再涂刷罩面漆；如選薄鋼板制作時，成形
后應在其兩面涂刷紅丹油或鐵丹油后，再刷兩道罩面漆。
（3）變形縫鋼板制作安裝：
1）劃線下料：縫口上蓋板一般用24～26 號白鐵皮制作?；蚋鶕O計要求選用其它材料制作。
先依據圖紙劃線下料、根據變形縫實際長度加出搭接尺寸，先做樣板；如實際需要的形狀較
多時，應分類制作樣板，需要焊接的部位應在安裝后量好尺寸再行焊接。
2）變形縫的薄鐵板罩制成后，先將其表面的污跡灰塵除凈，然后在內外涂刷防銹漆一道；用
鍍鋅薄鐵板制作的罩，刷調和漆之前，應先刷鋅磺類或磷化底漆；交活后再刷色鉛油二道。
3）變形縫鐵板罩安裝前，應檢查縫口伸縮片、縫內填充的瀝青麻絲、油膏嵌縫等工序的完成
情況，經檢查確無漏項時，再進行安裝；變形縫與外墻、變形縫與挑檐等交接處，先用50mm 元
釘釘牢，用錫焊死釘頭，經檢查合格后，刷罩面漆一道。
5．質量標準
（1）保證項目：
1）水落斗和水落管的制作必須符合設計要求，接縫無開焊，咬口無開縫。
2）水落斗和水落管的安裝必須牢固，管箍間距固定方法正確，排水通暢，無滲漏。
（2）基本項目：
1）水落管的連接，其上下管連接緊密，承插方向、長度、排水口距散水坡的高度應不大于
200mm；水落管正側視應基本順直，彎管的結合角度應成鈍角。
2）水落管和水落斗的油漆除銹應干凈，除銹后應涂刷防銹漆和兩道罩面漆；如用薄鋼板制作
時，兩面都涂刷兩度防銹漆；顏色均勻、無脫皮、漏刷。
水落斗和水落管使用鍍鋅鐵皮制作時，應涂刷鋅磺類或磷化底漆，涂刷要均勻，不得有漏刷。
6．成品保護
（1）搬運水落斗、水落管要輕拿輕放，堆放地點應平整，橫一排、豎一排順序碼放整齊。
（2）涂刷各道油漆應按工藝要求進行，涂完的成品要防止污染和碰撞。
技術交底記錄
652
工程名稱交底部位
工程編號 日 期
（3）雨期施工時水落管未安裝前，應采取排水措施，防止雨水污染水落斗附近的墻面。
（4）水落斗、水落管安裝后涂刷最后一道罩面漆時，應注意防止污染墻面。
7．應注意的質量問題
（1）水落管不直：安裝卡子時沒有找垂直，產生正、側視不順直。
（2）水斗高于找平層：安裝水斗時沒有剔除砂漿找平層，形成單擺浮擱，產生漏水隱患。
（3）水落管卡子不牢：應用水泥砂漿灌注，防止松動和卡子脫落。
技術負責人： 交底人： 接交人：
