手工鍛造是一種原始、古老的鍛造加工方法，在我國已具有二、三千年的歷史，它是一種完全憑借人力，使用一些簡易工具來進行的鍛造。這種鍛造方法雖然很落后，但由于它所需的工具和設備簡單，工作場地靈活機動，所以作為機器鍛造的一種輔助操作，或在某些單件進行小批修理性生產中仍占有一定的地位。

一、 手工鍛造中正確的掌鉗和打錘

正確的掌鉗和打錘對實現手工鍛造的工藝要求和保證其安全生產都具有重要意義。手工鍛造用的錘有手錘和大錘之分。掌鉗的工人同時使用手錘（一般左手掌鉗，右手揮動手錘）。在配合抱打時，手錘主要用來指示大錘的打擊落點和輕重，而不是作為變形工具來使用的。作為鍛件的修整工具，還有各種平錘、剁子、沖子等。但這類錘和工具一般是不揮動的，仍由掌鉗工人操作，通過下手的工人使用大錘擊，把變形力傳遞到這類錘和工具上來實現對鍛件的修正。

（一） 掌鉗的方法

掌鉗時，首先要站正位置，人與鐵砧要保持一定距離，然后用左手掌鉗翻動坯料，右手操錘指示大錘的打擊。

正確的姿勢是：左腳向前邁出半步，上身稍前傾斜，眼睛注視工作；左手握在鉗桿中部，隨時掌握好鉗位的高度，使坯料始終平穩地放在砧面上。必須強調指出：在進行鍛打時，不得任意將坯料強行抬高或壓低，否則，輕則坯料被打彎并震疼手掌，重則造成“跳鉗”或脫鉗的傷人事故。

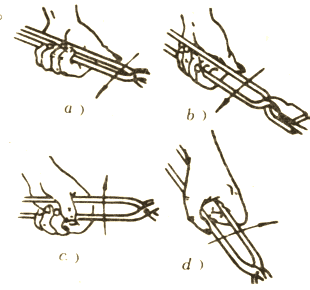

在鍛造過程中，掌鉗者需不斷地翻轉和移動坯料。不同的翻轉方向，有不同的握鉗方法。圖1所示為翻料時的幾種握鉗方法。



圖1 翻料時的幾種握鉗方法

a） 向外側翻轉90° b）向內側翻轉180° c）和外側翻轉90° d）向外側翻轉180°

（二） 手錘的打法

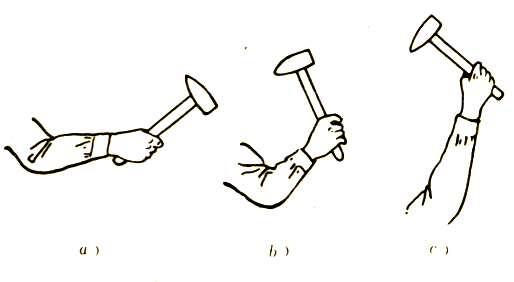

根據打錘時使用活動關節的不同，手錘的打法可分為手揮、肘揮和臂揮三種，如圖2所示。



圖2 手錘打法

a）手揮 b）肘揮 c）臂揮

手揮 只有手腕的運動，錘擊力不大（圖2a）

肘揮 手腕和肘部協同用力，同時作用，錘擊力較大，運用面最廣（圖2b）

臂揮 手腕、肘部和臂部一起運動，用這種打錘法比較費力也不容易掌握，但錘擊力最大（圖2c）。

在鍛造過程中，掌鉗工常用手揮和肘揮打錘法來指示或配合大錘的打擊，而臂揮的打錘法一般僅用于修整鍛件。

（三） 大錘的打法

大錘有抱打、掄打和橫打等打法。打錘時，打擊是否準確、有力，這與打錘姿勢和握法直接有關。現將各種打錘法的基本要點簡述于下：

1． 抱打

抱打時人應平穩地站立在鐵砧的斜前方，右腳向前邁出半步，右手握在錘柄的中間處，左手緊緊握住柄端，身體保持舒展自如，使全身既不易疲勞又便于用力。然后，將錘舉至右后方，并使上身微向后彎；瞬息后，右手用力按錘并隨著錘頭向下回轉逐漸加大按錘力，左手控制錘頭的打擊位置，這樣，就能使錘頭迅猛而準確地打擊在坯料上；如在打擊坯料的瞬間，能機敏地利用其彈跳力，則會使舉錘輕易得多。

2． 掄打

掄打法的特點是：速度快，錘擊力大。因此，手工鍛造常用此法打錘。

掄打時，左腳在前，腳尖對著工作物；右腳在后，并與左腳約成直角；左手緊緊握住錘柄末端，右手握在離左手約為柄長的1/4處。然后，將錘頭從前下方向身后掄起。當錘頭掄至正上方時，右手著力方向下按錘，并隨著錘頭向下的回轉逐漸加大按錘力，同時右手從柄上滑至左手旁。圖3所示為掄打過程中錘頭在各個位置時的姿勢。



圖3 掄打時的姿勢

3． 橫打

當錘擊面處于垂直位置時，就必須采用橫打法打錘。

橫打可分水平橫打和過肩打兩種：前者錘頭的運動路線為一水平圓弧，打擊目標掌握較易；后者錘頭作空間曲線運動，錘擊力較大，比較難掌握。

橫打時的站立姿勢和握錘方法與掄打法基本相似。

二、 手鍛工具的分類及其用途

手鍛工具按其用途可分為：（1）支持工具（如鐵砧）；（2）打擊工具（如大錘、手錘）；（3）成形工具（如摔錘、沖子、工具胎模）；（4）夾持工具（如鉗子）；（5）量具（如直尺、卡鉗等）。現將前四類常用的幾種工具作一些簡單介紹。

（一） 鐵砧

鐵砧的用途是支承被鍛造的坯料和固定成形工具的下半部分（如下型錘）。鐵砧由鑄鋼或鑄鐵制成，其質量一般為100~150kg。

鐵砧的形式有：羊角砧、雙角砧、球面砧和花砧等。如圖4所示。

@B14002.gif" border="1">

圖4 鐵砧

a）羊角砧 b）雙角砧 c）球面砧 d）花砧

（二） 大錘

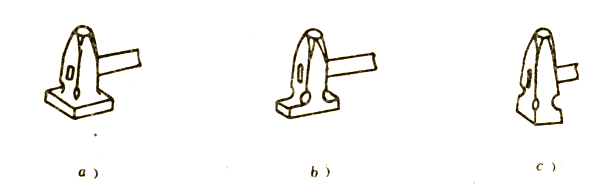

大錘一般可分直頭、橫頭和平頭三種。如圖5所示。大錘的質量一般為8~161b。



圖5 大錘

a）直頭 b）橫頭 c）平頭

（三） 手錘

手錘通常有圓頭、直頭和橫頭（圖6），其中圓頭用得較多。



圖6 手錘

a）圓頭 b）直頭 c）橫頭

手錘的質量約為1.5~21b左右。

（四） 平錘

平錘用于修整鍛件的平面和對鍛件進行壓肩。平錘按其錘面形狀可分為方平錘、窄平錘和小平錘三種，如圖7所示。



圖7 平錘

a）方平錘 b）窄平錘 c）小平錘

（五） 型錘

型錘主要用來卡脖壓槽，有時也用來加快拔長或增寬工序的進行。型錘上下兩個部分（圖8）：上型錘裝有木柄，供握持用；下型錘帶有方形尾部，用以插入砧面上的方孔內將其固定。



圖8 型錘

（六） 摔錘

摔錘（夾錘）用于摔圓和修光鍛件的外圓面。摔錘也和型錘一樣，分成上下兩個部分，如圖9所示。



圖9 摔錘

（七） 沖子

沖子用于沖孔。根據孔的形狀，可將沖子的頭部做成各種所需要的截面。為了沖孔后便于從孔內取出沖子，任何沖子都必須作成錐形。圖10所示是一種常用的沖子。



圖10 沖子

（八） 剁子

手鍛用的普通剁子（鑿子）有冷剁子和熱剁子兩種。兩者的區別主要在于刃部的形狀不同（見圖11c）：冷的粗短，刃口厚而鈍，其刃部倒角約為45~60°；熱的細長，刃口薄而銳利，刃部倒角約30°左右。但有時并不做成角度，只是直接將刃部做成1.5~2mm寬的平口刃。

此外，還有用來剁圓頭的圓弧剁和切除邊角的單面剁，如圖11e、f所示。



圖11剁子

a）普通剁子 b）冷剁子刃部形狀 c）熱剁子刃部形狀 d）平口刃熱剁子 e）圓弧剁 f）單面剁

（九） 工具胎模

工具胎模的形式和規格是多樣的，圖12所示僅為其中的一部分。工具胎模有用作對鍛件進行修整如夾圓（夾光）、棱平；也有的用來對鍛件進行變形，如切肩、錯移、彎曲等。其實，工具胎模并不完全屬于手工鍛造工具，在多數情況下，它們為機器鍛造所普遍采用。（如用在小型空氣錘上。）



圖12 工具胎模

（十） 鉗子

手鍛鉗是多種多樣的，圖13列舉了幾種常用的鉗子。



圖13 鉗子

a） 圓鉗子 b）方鉗子 c）扁鉗子 d）方鉤鉗子 e）圓鉤鉗子 f）大尖口鉗子 g）小尖口鉗子 h）圓尖口鉗子

三、 手工鍛造常見事故及其防止措施

（一） 常見的事故類型

在手工鍛生產過程中，常見的人身事故大致可以歸納為下列幾方面：

1． 錘頭脫落

由于錘頭松脫或錘把損壞，在工作中錘頭落下或飛出，很容易打傷掌鉗工或周圍其他人。

2． 錯打

由于注意力不集中或錘工和掌鉗工技術不熟練，互相配合不好而發生錯打。如掌鉗工已發出停止鍛打的信號，而鍛工沒有及時收錘，這樣就會打壞鍛件，甚至傷及掌鉗工的手腕。

3． 檢查工作未作好及設備布置不合理

在開始鍛造前，錘工沒有向周圍看一看，因而打傷了后面的工人。客觀上也可能是由于設備布置過密，工人密度過大，容易導致這樣的事故。

4． 錘工或掌鉗工技術不夠熟練

由于打不準工件或工件未夾緊而使工件飛出來，打傷了其他工人。

5． 錘工位置不適當或站立不穩

如站在高低不平的地方，操作很困難，因此在捶打時使身體失去平衡，容易失手造成事故。

6． 工件太大，工具選用不當

這樣會使體力消耗過多，或工具使用
